Datenaustauschpfad konfigurieren

In manchen Szenarien (vor allem WebOffice plotten und WebOffice ePaper) kann es am GIS-Server zu Speicherauslastungen kommen, wenn die Server Object Extension zu viele Daten verarbeiten muss. Um diesen Spitzen aus dem Weg zu gehen, muss ein Datenaustauschpfad (Data Share) als Ablageordner konfiguriert werden.

Vorgehen

Führen Sie zum Setzen des Datenaustauschpfades folgende Schritte aus:

•Anwendungs-Konfiguration öffnen

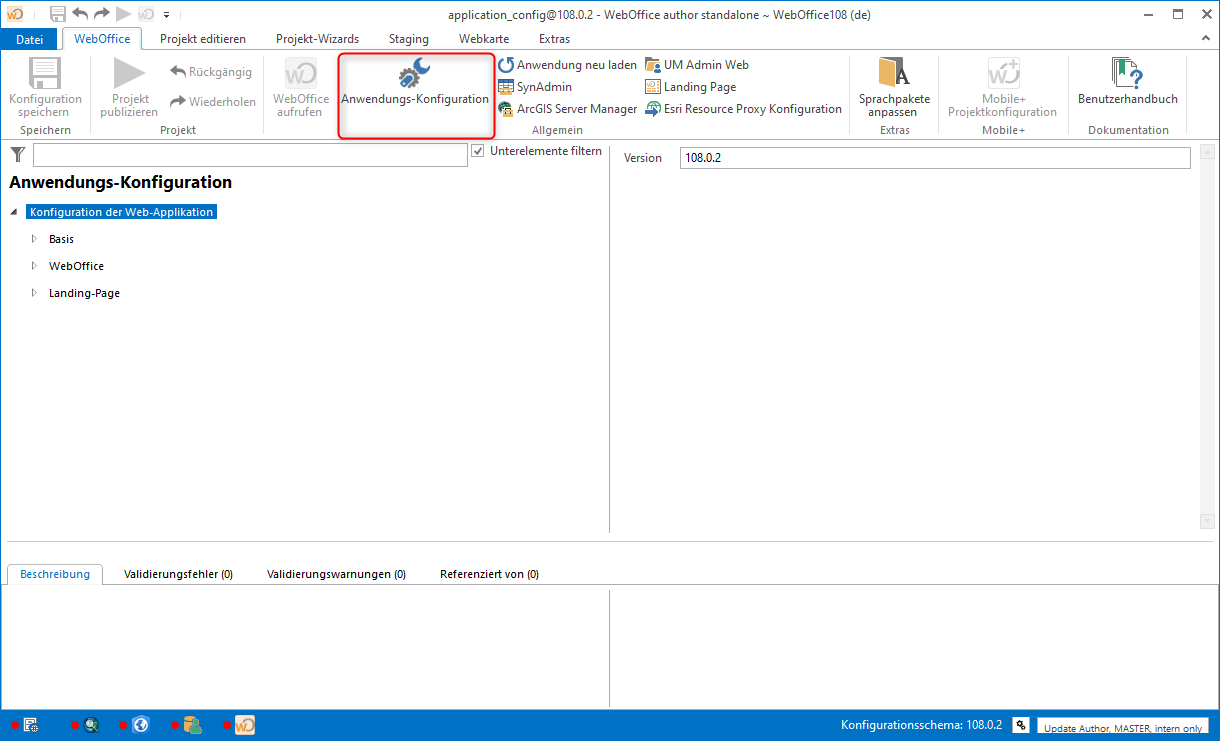

Öffnen der Anwendungskonfiguration

Öffnen der Anwendungskonfiguration

•Im Unterelement WebOffice das Element Liste von Verzeichnissen zum Datenaustausch hinzufügen

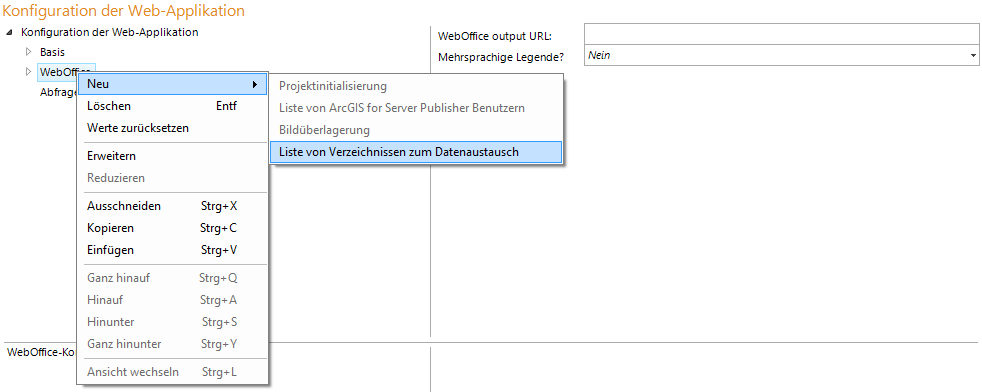

Hinzufügen von "Liste von Verzeichnissen zum Datenaustausch"

Hinzufügen von "Liste von Verzeichnissen zum Datenaustausch"

•Element Datenaustauschpfad hinzufügen

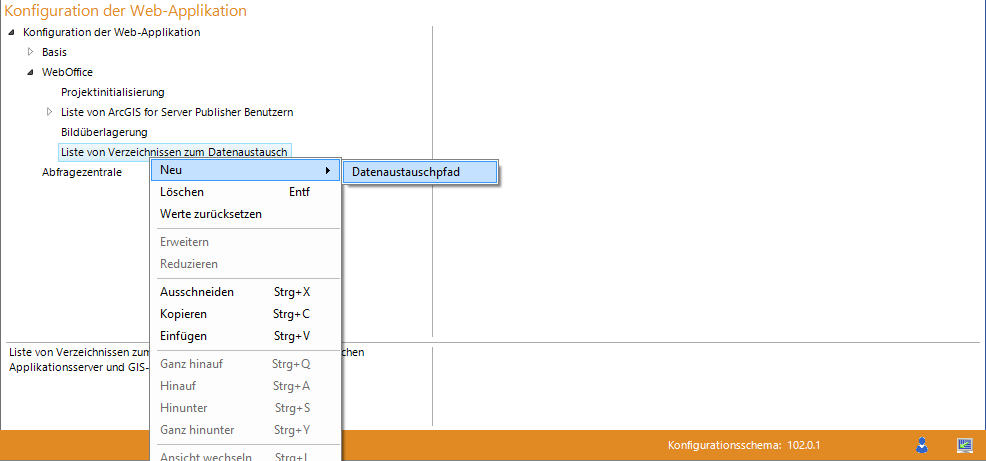

Hinzufügen des "Datenaustauschpfad"

Hinzufügen des "Datenaustauschpfad"

•Benötigte Parameter eingeben

icon_comment

Der eigentliche Ordner wird im Kapitel SynOutputService publizieren auf den Server kopiert. Sie können auch an dieser Stelle einen neuen Ordner anlegen und den entsprechenden Schritt des Kopierens später überspringen.

Konfiguration des "ArcGIS for Server Publisher-Benutzer"

Konfiguration des "ArcGIS for Server Publisher-Benutzer"



Eigenschaft

Beschreibung

Server

Gibt den Hostnamen des ArcGIS Server an.

z.B. http://<server name>:6080/arcgis

Datenzugriffspfad vom App-Server

Datenzugriffspfad vom Anwendungs-Server.

Definiert den Pfad, mit dem vom WebOffice 10.9 R5 Anwendungsserver auf das Datenaustauschverzeichnis zugegriffen werden kann.

Es kann bei Single-Server-Installation ein lokales Server-Laufwerk oder bei verteilter Installation ein UNC-Pfad verwendet werden.



icon_comment

•Es wird empfohlen, das Datenaustauschverzeichnis am GIS-Server anzulegen (z.B. C:\arcgisserver\directories)

•Das Verzeichnis muss WebOfficeDataShare heißen, anderenfalls wird keine Bereinigung des Verzeichnisses durchgeführt (siehe: Bereinigung von Verzeichnissen)

•Es muss dasselbe Verzeichnis im Dateisystem referenziert werden wie in der Eigenschaft Datenzugriffspfad vom GIS-Server!

•Die Benutzer, unter denen ArcGIS Server und Apache Tomcat ausgeführt werden, müssen Lese- und Schreibrechte auf das Verzeichnis haben.

•Wenn WebOffice 10.9 R5 Anwendungs und ArcGIS Server auf derselben Maschine laufen, kann derselbe Pfad wie für Datenzugriffspfad vom GIS-Server konfiguriert werden.

Datenzugriffspfad vom GIS-Server

Datenzugriffspfad vom GIS-Server.

Definiert den Pfad, mit dem vom GIS-Server (ArcGIS Server Standard) auf das Datenaustauschverzeichnis zugegriffen werden kann.

Es kann bei Single-Server-Installation ein lokales Server-Laufwerk oder bei verteilter Installation ein UNC-Pfad verwendet werden.



icon_comment

•Es wird empfohlen, das Datenaustauschverzeichnis am GIS-Server anzulegen (z.B. C:\arcgisserver\directories)

•Das Verzeichnis muss WebOfficeDataShare heißen, anderenfalls wird keine Bereinigung des Verzeichnisses durchgeführt (siehe: Bereinigung von Verzeichnissen). Außerdem liest der SynOutputService aus Sicherheitsgründen nur dann Dateien aus dem Verzeichnis, wenn der Zugriffspfad vom GIS-Server ein UNC-Pfad ist, unterhalb des ArcGIS-Server-Verzeichnisses directories liegt (z. B. C:\arcgisserver\directories\WebOfficeDataShare) oder auf einen Ordner namens WebOfficeDataShare zeigt. Das gilt auch für gemappte Laufwerke.

•Wird das Verzeichnis auf dem ArcGIS Server per symbolischem Link (mklink /d) oder Junction umgeleitet, muss auch das Link-Ziel WebOfficeDataShare heißen. Alternativ tragen Sie den UNC-Pfad direkt als Datenzugriffspfad vom GIS-Server ein. Die Links aus dem Cluster-Konzept (Tomcat-Ordner output und WEB-INF\work) sind davon nicht betroffen.

•Der SynOutputService liest aus dem Datenaustauschverzeichnis nur die Dateitypen, die WebOffice 10.9 R5 dort ablegt: Bilder (PNG, JPG, GIF, TIF, BMP), ZIP-Archive und Layer-Dateien (.lyr).

•Liest der SynOutputService eine Datei aus diesen Gründen nicht, funktionieren z. B. der Druck mit Rasterdaten, der Upload, thematische Darstellungen und der GeoTIFF-Extract nicht. Im ArcGIS-Server-Log der SOE steht dann die Warnung data path rejected.

•Empfehlung: Beschränken Sie ausgehende SMB-Verbindungen (Port 445) des ArcGIS-Server-Rechners per Firewall auf die Dateiserver, die tatsächlich benötigt werden, z. B. den Server mit dem Datenaustauschverzeichnis.

•Es muss dasselbe Verzeichnis im Dateisystem referenziert werden wie in der Eigenschaft Datenzugriffspfad vom App-Server!

•Die Benutzer, unter denen ArcGIS Server und Apache Tomcat ausgeführt werden, müssen Lese- und Schreibrechte auf das Verzeichnis haben.

•Wenn WebOffice 10.9 R5 Anwendungs und ArcGIS Server auf derselben Maschine laufen, kann derselbe Pfad wie für Datenzugriffspfad vom App-Server konfiguriert werden.

Konfiguration Liste von Verzeichnissen zum Datenaustausch

•Anwendungskonfiguration speichern

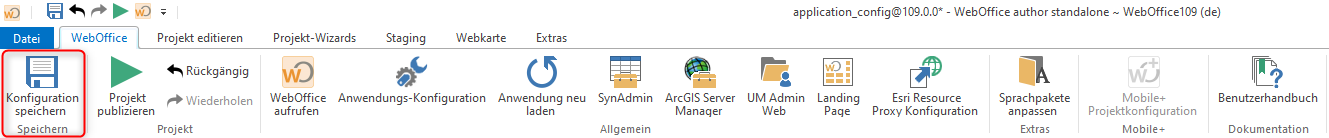

Speichern der Anwendungskonfiguration

Speichern der Anwendungskonfiguration



icon_comment

Nach Änderungen in der Anwendungskonfiguration muss die Anwendung immer neu geladen werden.

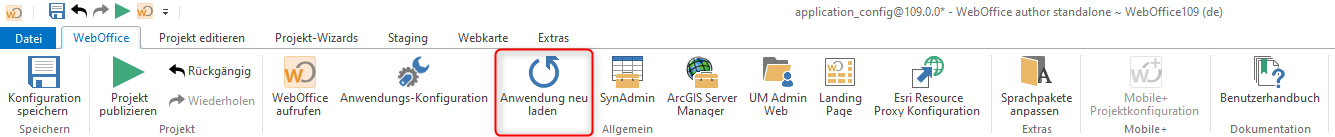

Anwendung neu laden

Anwendung neu laden

icon_cross-reference

•Nähere Informationen zur Konfiguration eines Datenaustauschpfades in WebOffice author finden Sie im Kapitel Liste von Verzeichnissen zum Datenaustausch.

•Für die Beibehaltung der Leistung und Stabilität der WebOffice 10.9 R5 Anwendung finden Sie nähere Details zur Konfiguration in Bereinigung von Verzeichnissen.
