Liste von Verzeichnissen zum Datenaustausch

In manchen Szenarien (vor allem WebOffice plotten und WebOffice ePaper) kann es am GIS-Server zu Speicherauslastungen kommen, wenn die Server Object Extension zu viele Daten verarbeiten muss. Um diesen Spitzen aus dem Weg zu gehen, muss ein Datenaustauschpfad (Data Share) als Ablageordner konfiguriert werden.

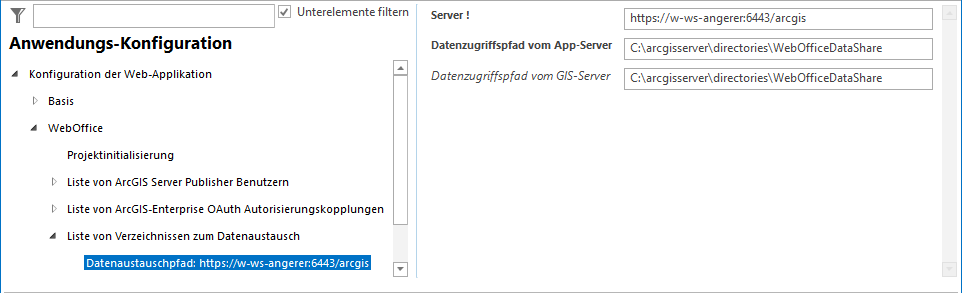

Konfiguration Liste von Verzeichnissen zum Datenaustausch

Konfiguration Liste von Verzeichnissen zum Datenaustausch



Eigenschaft

Beschreibung

Server

Gibt den Hostnamen des ArcGIS Server an.

z.B. http://<server name>:6080/arcgis

Datenzugriffspfad vom App-Server

Datenzugriffspfad vom Anwendungs-Server.

Definiert den Pfad, mit dem vom WebOffice 10.9 R5 Anwendungsserver auf das Datenaustauschverzeichnis zugegriffen werden kann.

Es kann bei Single-Server-Installation ein lokales Server-Laufwerk oder bei verteilter Installation ein UNC-Pfad verwendet werden.

icon_comment

•Es wird empfohlen, das Datenaustauschverzeichnis am GIS-Server anzulegen (z.B. C:\arcgisserver\directories)

•Das Verzeichnis muss WebOfficeDataShare heißen, anderenfalls wird keine Bereinigung des Verzeichnisses durchgeführt (siehe: Bereinigung von Verzeichnissen)

•Es muss dasselbe Verzeichnis im Dateisystem referenziert werden wie in der Eigenschaft Datenzugriffspfad vom GIS-Server!

•Die Benutzer, unter denen ArcGIS Server und Apache Tomcat ausgeführt werden, müssen Lese- und Schreibrechte auf das Verzeichnis haben.

•Wenn WebOffice 10.9 R5 Anwendung und ArcGIS Server auf derselben Maschine laufen, kann derselbe Pfad wie für Datenzugriffspfad vom GIS-Server konfiguriert werden.

Datenzugriffspfad vom GIS-Server

Datenzugriffspfad vom GIS-Server.

Definiert den Pfad, mit dem vom GIS-Server (ArcGIS Server Standard) auf das Datenaustauschverzeichnis zugegriffen werden kann.

Es kann bei Single-Server-Installation ein lokales Server-Laufwerk oder bei verteilter Installation ein UNC-Pfad verwendet werden.

icon_comment

•Es wird empfohlen, das Datenaustauschverzeichnis am GIS-Server anzulegen (z.B. C:\arcgisserver\directories)

•Das Verzeichnis muss WebOfficeDataShare heißen, anderenfalls wird keine Bereinigung des Verzeichnisses durchgeführt (siehe: Bereinigung von Verzeichnissen). Außerdem liest der SynOutputService aus Sicherheitsgründen nur dann Dateien aus dem Verzeichnis, wenn der Zugriffspfad vom GIS-Server ein UNC-Pfad ist, unterhalb des ArcGIS-Server-Verzeichnisses directories liegt (z. B. C:\arcgisserver\directories\WebOfficeDataShare) oder auf einen Ordner namens WebOfficeDataShare zeigt. Das gilt auch für gemappte Laufwerke.

•Wird das Verzeichnis auf dem ArcGIS Server per symbolischem Link (mklink /d) oder Junction umgeleitet, muss auch das Link-Ziel WebOfficeDataShare heißen. Alternativ tragen Sie den UNC-Pfad direkt als Datenzugriffspfad vom GIS-Server ein. Die Links aus dem Cluster-Konzept (Tomcat-Ordner output und WEB-INF\work) sind davon nicht betroffen.

•Der SynOutputService liest aus dem Datenaustauschverzeichnis nur die Dateitypen, die WebOffice 10.9 R5 dort ablegt: Bilder (PNG, JPG, GIF, TIF, BMP), ZIP-Archive und Layer-Dateien (.lyr).

•Liest der SynOutputService eine Datei aus diesen Gründen nicht, funktionieren z. B. der Druck mit Rasterdaten, der Upload, thematische Darstellungen und der GeoTIFF-Extract nicht. Im ArcGIS-Server-Log der SOE steht dann die Warnung data path rejected.

•Empfehlung: Beschränken Sie ausgehende SMB-Verbindungen (Port 445) des ArcGIS-Server-Rechners per Firewall auf die Dateiserver, die tatsächlich benötigt werden, z. B. den Server mit dem Datenaustauschverzeichnis.

•Es muss dasselbe Verzeichnis im Dateisystem referenziert werden wie in der Eigenschaft Datenzugriffspfad vom App-Server!

•Die Benutzer, unter denen ArcGIS Server und Apache Tomcat ausgeführt werden, müssen Lese- und Schreibrechte auf das Verzeichnis haben.

•Wenn WebOffice 10.9 R5 Anwendung und ArcGIS Server auf derselben Maschine laufen, kann derselbe Pfad wie für Datenzugriffspfad vom App-Server konfiguriert werden.

Konfiguration Liste von Verzeichnissen zum Datenaustausch



icon_comment

Bedenken Sie, dass im Laufe der Zeit in das Verzeichnis des Datenaustauschpfades unzählige Dateien abgelegt werden. VertiGIS empfiehlt deshalb, dieses Verzeichnis

•entweder über die Bereinigungsfunktion in der WebOffice 10.9 R5 Anwendungskonfiguration (Liste von Daten Shares)

•oder über ein Batch-Script

regelmäßig automatisch zu leeren.
