Wurde das Editierwerkzeug sowie ein oder mehrere Editierthemen im WebOffice Projekt konfiguriert, steht das Werkzeug über eine eigene Schaltfläche in der unteren Werkzeugleiste zur Verfügung:

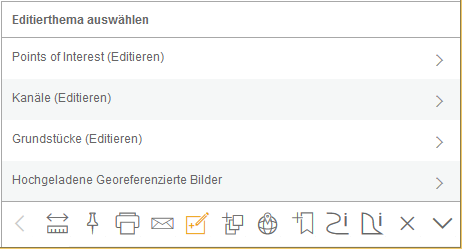

Nach Aktivieren des Werkzeugs erscheint eine Auswahl der konfigurierten Editierthemen. Nach Auswahl des Editierthemas erscheint die Werkzeugleiste mit den Editierfunktionen inkl. dem Fadenkreuz zum Positionieren der Stützpunkte. Das Erstellen eines neuen Objekts im WebOffice mobile client ist von einigen Parametern abhängig:

Schaltbares Geometrie-Editieren

Wenn dieser Parameter deaktiviert (false) ist, muss der Anwender einem genauen Workflow folgen:

1. Geometrie hinzufügen und bestätigen

2. Attribute setzen

Bevor die Attribute editiert werden können, muss die vollständige Geometrie erstellt werden. Nach der Eingabe von Attributen kann die Geometrie nicht mehr geändert werden. Wenn der Parameter aktiviert (true) ist, dann kann der Anwender stets zwischen Attribut-Editieren und Geometrie-Editieren wechseln.

Bearbeitungsart

Wenn hier Geometrie konfiguriert ist, gibt es nach dem Erstellen der Geometrie keine Möglichkeit, die Attribute zu setzen. Die Konfiguration Attributes + Geometry erlaubt das Editieren der Geometrie und der dazugehörigen Attribute (beschrieben im vorigen Absatz).

Fang-Layer

Wenn Fang-Layer konfiguriert sind, erscheint eine zusätzliche Schaltfläche, über den das Fangen aktiviert/deaktiviert werden kann.





Eigenschaften des Kontextmenüs Editieren

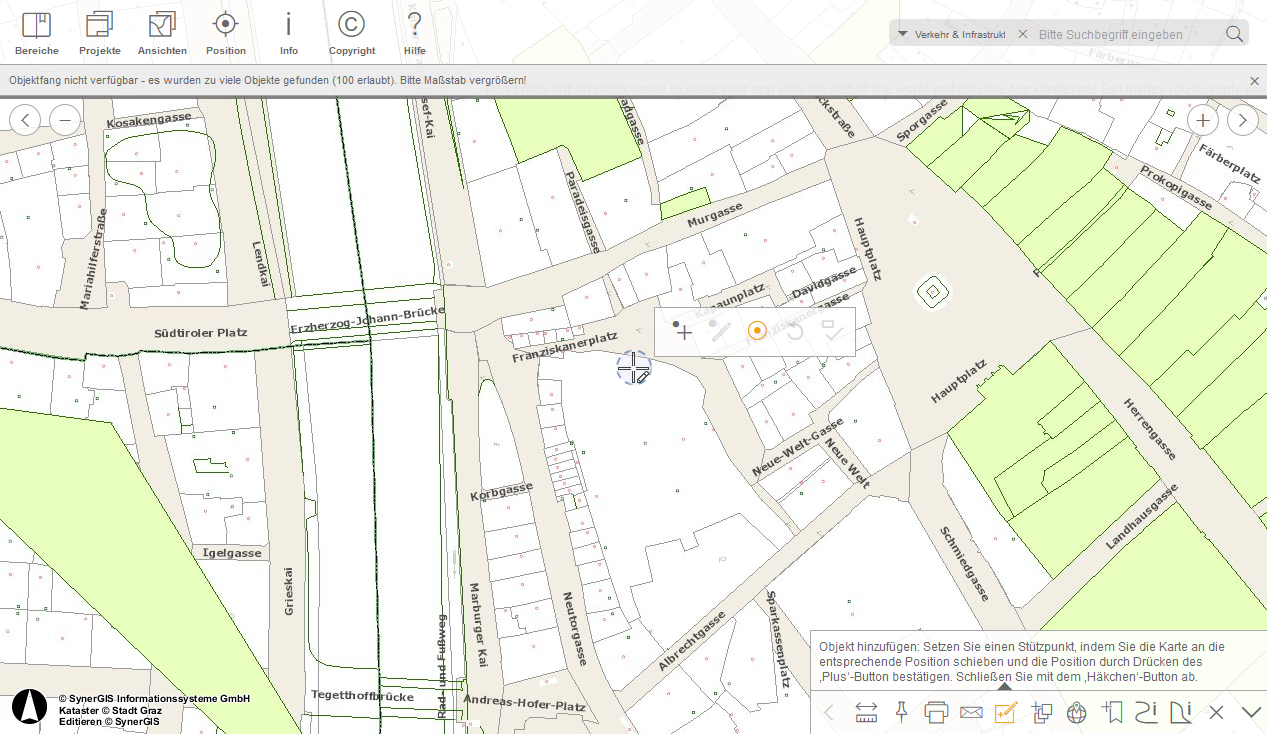

Um Objekte exakt auf eine bestimmte Position zu setzen, kann ein Snap-Layer aktiviert werden. Im mobile client zeigt ein Kreis um das Fadenkreuz an, dass die Snapfunktion aktiviert ist, wobei der Radius dieses Kreises die Snap-Toleranz markiert. Wenn sich ein Objekt des Snap-Layers innerhalb dieses Kreises befindet, wird es orange hervorgehoben und das zu erstellende Objekt wird genau an diese Position gesetzt. Befinden sich mehrere Objekte des Snap-Layers innerhalb dieses Kreises, wird jenes orange hervorgehoben, das dem Fadenkreuz am nächsten liegt.







Um einen Basispunkt zu definieren, muss die Karte unterhalb des Fadenkreuzes zur Definition einer Position verschoben werden. Dieser Basispunkt kann durch Klick auf die Schaltfläche Stützpunkt hinzufügen hinzugefügt werden. Für Linien und Polygone können mehrere Basispunkte definiert und hinzugefügt werden. Falls ein Stützpunkt inkorrekt platziert wurde, können Sie den Stützpunkt in den folgenden Varianten editieren:



•Option A - Editieren des Stützpunktes beim Erstellen eines Punktobjekts
Durch Verschieben des Fadenkreuzes zu einer anderen Position und durch Bestätigung der Schaltfläche Stützpunkt hinzufügen kann das Punktobjekt editiert werden. Da nur ein Stützpunkt pro Objekt möglich ist, wird der Stützpunkt unverzüglich auf die neue Position gesetzt.

•Option B - Editieren des Stützpunktes beim Erstellen eines Polylinien- oder Polygonobjekts
Platzieren Sie das Fadenkreuz über den vorher hinzugefügten Stützpunkt und klicken Sie auf die Schaltfläche Stützpunkt selektieren innerhalb des Kontextmenüs.





Eigenschaften des Editierkontextmenüs





Option B stellt zusätzlich drei unterschiedliche Möglichkeiten zur Editierung eines selektierten Stützpunktes zur Verfügung

1.Verschieben des selektierten Stützpunkte
Nach der Selektion des Stützpunktes wird durch Verschieben des Fadenkreuzes die gewünschte Position festgelegt. Durch Klick der Schaltfläche Stützpunkt hinzufügen wird der selektierte Stützpunkt an die Position versetzt.

2.Einfügen eines neuen Stützpunktes vor oder nach dem selektierten Stützpunkt
Nachdem ein Stützpunkt selektiert wurde, benutzen Sie die Schaltfläche Stützpunkt davor einfügen / Stützpunkt nachfolgend einfügen um einen neuen Stützpunkt automatisch im Zentrum der Verbindungslinie zwischen zwei Stützpunkten zu setzen. Beachten Sie dabei die folgende Grafik um den vorherigen bzw. nachfolgenden Stützpunkt zu ermitteln. Von der Perspektive des derzeit selektierten Stützpunktes aus ist der vorherige Stützpunkt jener, welcher durch eine gestrichelte Verbindungslinie in der Zeichnung markiert ist, wohingegen der nachfolgende Stützpunkt sich auf der anderen Seite der Linie befindet.




3.Löschen des selektierten Stützpunktes
Nachdem ein Stützpunkt selektiert ist, kann dieser über die Schaltfläche Löschung des selektierten Stützpunktes entfernt werden.



Falls der Stützpunkt unabsichtlich selektiert wurde, kann er durch die Schaltfläche Deselektion des selektierten Stützpunktes wieder aus der Selektion entfernt werden und zurück zum Standard Kontextmenü des Editieren gewechselt werden.

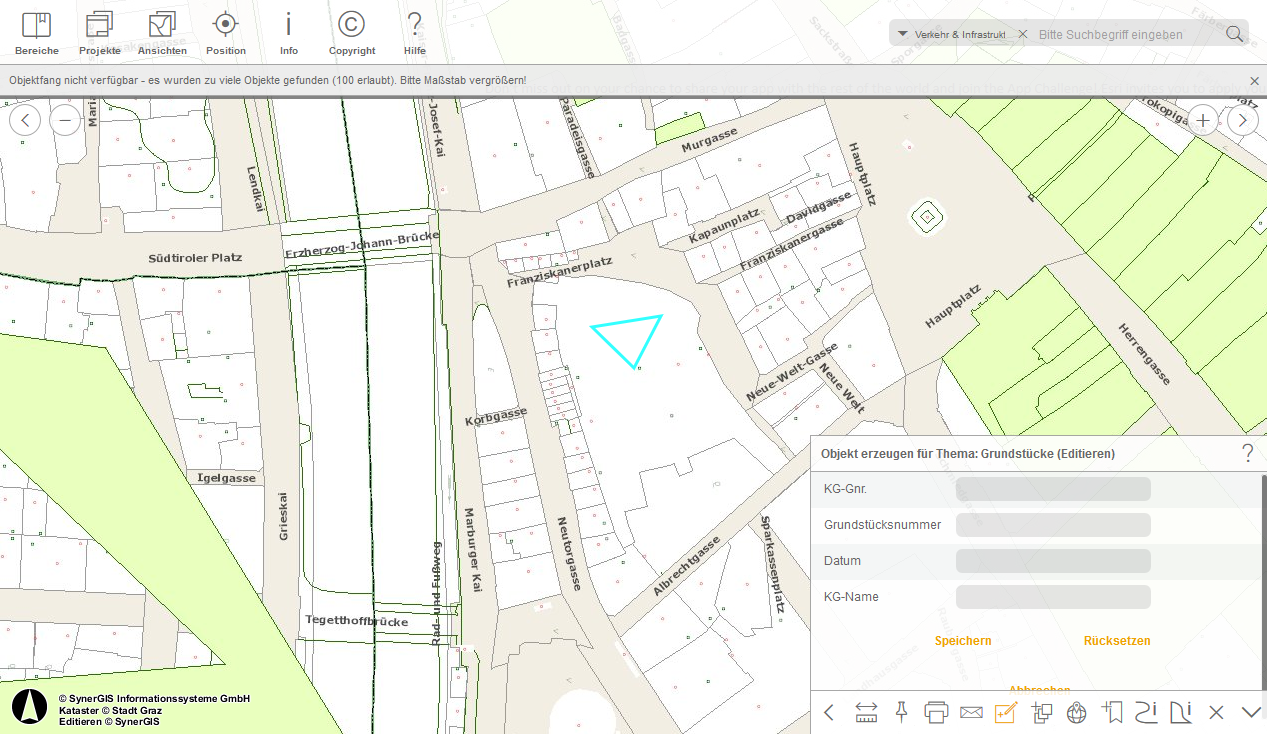

Die Schaltfläche Objekt abschließen erstellt die Geometrie des Objekts. Nach dem Abschluss der Geometrie des Objekts eine Liste (Im Tablet Modus befinden sich diese im unteren Bereich der Werkzeugleiste / bei Smartphones wird ein neuer Tab geöffnet) mit den unterschiedlichen Typen der Editierfelder (z.B. Werteliste, Texteingabefelder, Kontrollboxen, ...) erscheint auf Basis der eingesetzten Konfiguration.

Die Schaltfläche Speichern ermöglicht den Abschluss der erstellten Objekte und das Setzen der Attribute und beendet die Editieraktion.

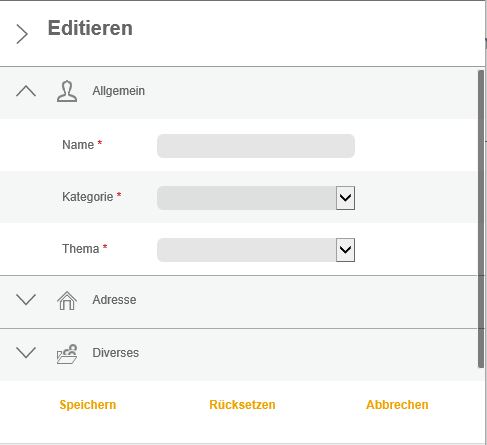

Anzeige von gruppierten Editierfeldern

WebOffice 10.9 R4 bietet auch die Möglichkeit zum Gruppieren von Editierfeldern im Editierformular an. Durch die Konfiguration von Gruppen von Editierfeldern kann ein besserer Überblick im Editierformular vom WebOffice mobile Client geschaffen werden. Die einzelnen Gruppen von Editierfeldern können dabei im Editierformular auf- und zugeklappt werden.
