Die Navigationselemente im WebOffice core Client sind einfach gehalten und an das Design der Anwendung angepasst.

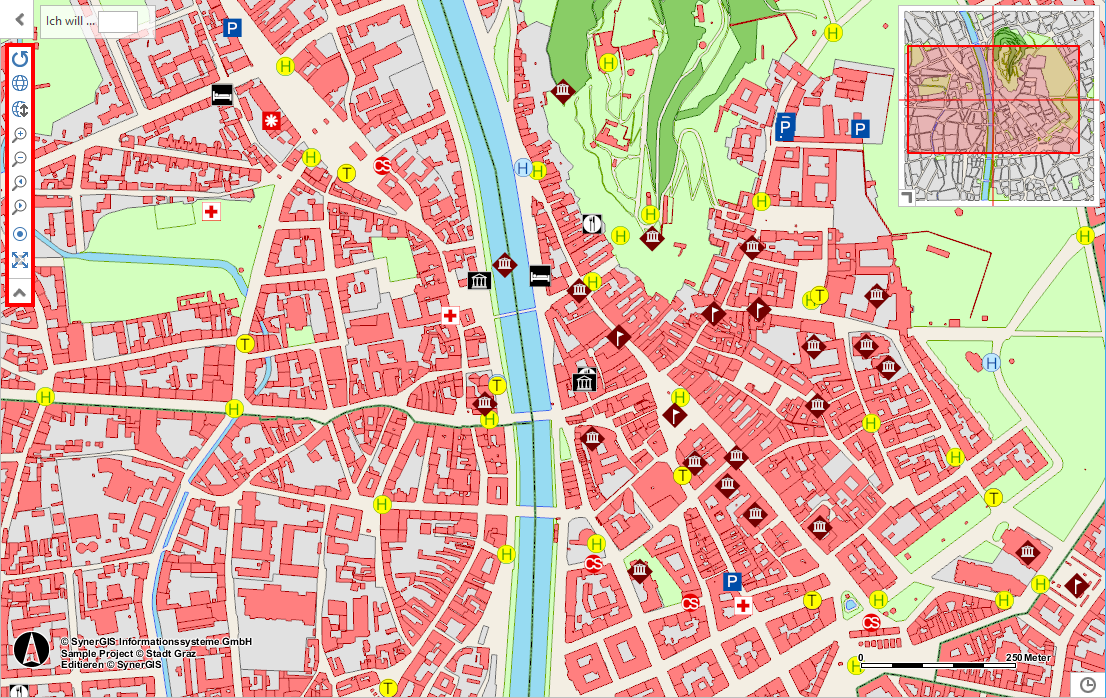

Navigationsbereich im <%MAP%> des WebOffice core Client

Navigationsbereich im <%MAP%> des WebOffice core Client

Navigationselemente

Die Hauptfunktionen zum Navigieren befinden sich auf der linken Seite des Hauptkartenbereiches:

Navigationselemente im WebOffice core Client

Navigationselemente im WebOffice core Client

Navigationselemente im
WebOffice core Client



Symbol

Funktionsbeschreibung

core_Navigation10

Karte drehen

icon_cross-reference

•Weitere Informationen zur Verwendung der Kartenrotation im WebOffice core Client finden Sie im Kapitel Kartenrotation.

•Weitere Informationen zur Konfiguration der Kartenrotation im WebOffice author finden Sie im Kapitel Gedrehte Kartendarstellung.

core_Navigation03

Gesamtbereich der Karte anzeigen

core_Navigation03b

Maßstab einstellen (Maßstabsliste verwenden? in WebOffice Standardwerte)

core_Navigation04

Aktuellen Bereich vergrößern

core_Navigation05

Aktuellen Bereich verkleinern

core_Navigation06

Vorherigen Bereich anzeigen

core_Navigation07

Nächsten Bereich anzeigen

core_Navigation08

GPS-Position auf Karte anzeigen (Werkzeug Standortbestimmung)

icon_comment

Wenn der Tracking-Modus konfiguriert ist, kann dieser über einen Rechtsklick im Client aktiviert oder deaktiviert werden. Ist der Tracking-Modus aktiv, wird dieser in der Karte blau hervorgehoben.

core_Navigation08b

Werkzeugleiste umschalten

core_Navigation09

Navigationselemente minimieren bzw. maximieren

Navigation per Maus

Mausfunktion

Funktionsbeschreibung

Linke Maustaste

Aktion des jeweiligen Werkzeuges wird ausgeführt. Mit gedrückter, linker Maustaste kann der aktuelle Kartenbereich verschoben werden (Pan).

Rechte Maustaste

Im Kartenbereich wird ein Kontextmenü aufgerufen. Mit gedrückter, rechter Maustaste kann der aktuelle Kartenbereich verschoben werden (Pan).

Mausrad nach vorne scrollen

Aktuellen Bereich vergrößern (Zoom in)

Mausrad nach hinten scrollen

Aktuellen Bereich verkleinern (Zoom out)

Mausrad gedrückt

Mit gedrücktem Mausrad kann ebenfalls der aktuelle Kartenbereich verschoben werden.

SHIFT + Rechteck in Karte aufziehen (linke Maustaste)

Aktuellen Bereich auf das aufgezogene Rechteck vergrößern

STRG + Rechteck in Karte aufziehen (linke Maustaste)

Aktuellen Bereich auf das aufgezogene Rechteck verkleinern

SHIFT + Rechteck in Karte aufziehen (linke Maustaste) bei aktiver Selektion

von Objekten in Karte

Falls ein Selektionswerkzeug aktiviert ist, können durch ein aufgezogenes Rechteck Objekte in die vorhandene Selektion hinzugefügt werden.

Navigation mithilfe von Shortcuts

Shortcut

Funktionsbeschreibung

+ (Nummernblock)

Aktuellen Bereich um eine Stufe vergrößern (Zoom in)

- (Nummernblock)

Aktuellen Bereich um eine Stufe verkleinern (Zoom out)

Bild oben

Kartenausschnitt um einen Extent nach oben verschieben (Pan)

Bild unten

Kartenausschnitt um einen Extent nach unten verschieben (Pan)

Pos 1 / Home

Kartenausschnitt um einen Extent nach links verschieben (Pan)

Ende

Kartenausschnitt um einen Extent nach rechts verschieben (Pan)

Pfeiltaste oben

Kartenausschnitt um konfigurierten Pan-Faktor nach oben verschieben (Pan)

Pfeiltaste unten

Kartenausschnitt um konfigurierten Pan-Faktor nach unten verschieben (Pan)

Pfeiltaste links

Kartenausschnitt um konfigurierten Pan-Faktor nach links verschieben (Pan)

Pfeiltaste rechts

Kartenausschnitt um konfigurierten Pan-Faktor nach rechts verschieben (Pan)

Einfg (Einfügen-Taste)

Gesamtbereich anzeigen
