Druckvorlage: Maßstabs-Anzeige |

|
Druckvorlage: Maßstabs-Anzeige |
|
Die Maßstabsleiste wird durch WebOffice 10 R3 gerendert.
Die Maßstabsleiste ist mit Hilfe eines ‚Logobild’-Funktionsfeldes implementiert, das mit der technischen Kennung "syn_scalebar" oder "syn_scalebar_nms" bezeichnet ist. Der Unterschied zwischen diesen beiden Funktionsfeldern ist, dass das letztere ohne der Angabe des numerischen Maßstabs auskommt (nms = no numeric scale).

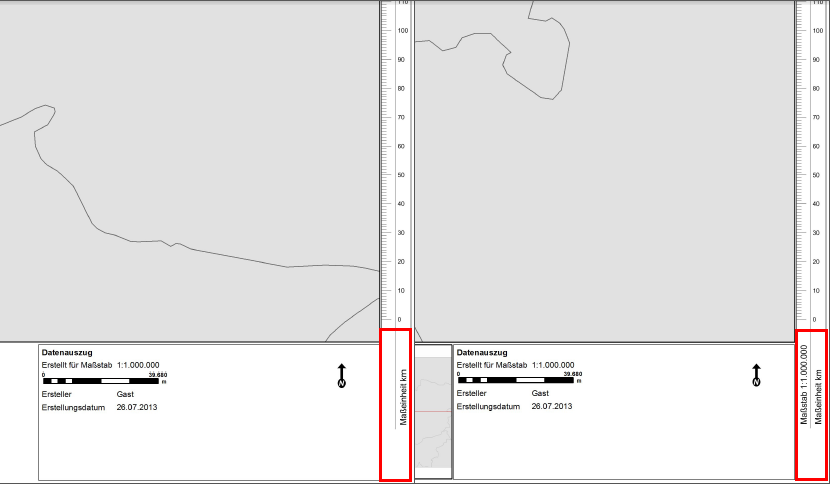

WebOffice 10 R3 Plot mit einer Maßstabsleiste mit numerischem oder ohne numerischem Maßstab
Hinweis: Für Projekte in Web Mercator empfehlen wir die Verwendung eines 'Logobild'-Funktionsfeldes mit der Kennung 'syn_client_scalebar'. Zusätzlich sollte in dieser Vorlage kein numerisches Maßstabsfeld konfiguriert sein.
Es ist empfehlenswert, den rechten Rand mit nahezu voller Höhe und einer Breite von ca. 2 cm dafür zu verwenden. Für A4 Druckvorlagen wären das 2 cm x 27 cm.
Funktion ‚Logo einfügen' in der Werkzeugleiste WebOffice 10 R3 plotten author

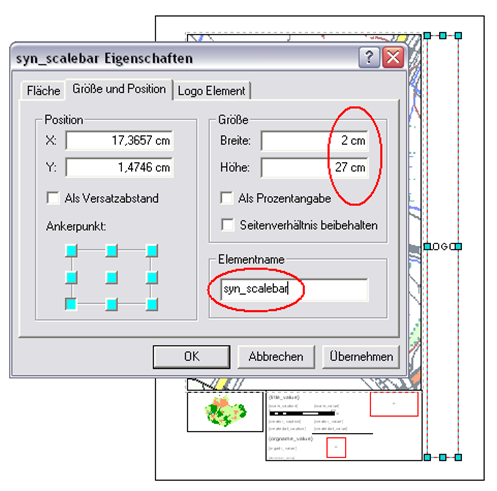

Technischen Kennung ‚syn_scalebar’ und Größe für das ‚Logobild’-Funktionsfeld
Um ein Logo-Feld innerhalb eines Rahmens anzuzeigen, empfehlen wir, die Größe des Rahmens um ein Pixel (+1) in jede Richtung zu vergrößern. Um sie bündig anzuordnen, selektieren Sie bitte den Rahmen und das Logo mithilfe der Umschalttaste. Wählen Sie die Option "Ausrichten" aus dem Kontextmenü und dann "Unten Ausrichten". Wiederholen Sie die Schritte und wählen Sie "Horizontal zentriert ausrichten".
