Maßstabs-Leiste |

|
Maßstabs-Leiste |
|
Verwenden Sie das Element Maßstabsleiste, um die auf der Hauptkarte des WebOffice 10 R3 Clients angezeigte Maßstabsleiste zu konfigurieren. Falls keine Beschriftung für die Längeneinheit definiert wurde, wird standardmäßig „m“ verwendet.
Anzeige der ‚Maßstabsleiste‘ im WebOffice 10 R3 Client

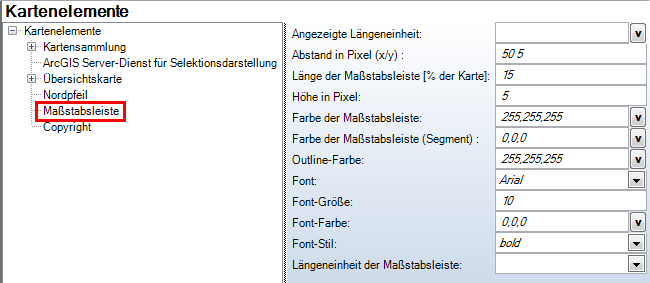

Konfiguration von ‚Maßstabsleiste‘
Eigenschaft |
Beschreibung |
Angezeigte Längeneinheit |
Angezeigte Längeneinheit der Maßstabsleiste |
Abstand in Pixel (x/y) |
Abstand der Maßstabsleiste vom unteren rechten Kartenrand. Koordinatenursprung (0 0) ist bezüglich des Kartenbildes unten rechts. |
Länge der Maßstabsleiste [% der Karte] |
Länge der Maßstabsleiste in Prozent im Verhältnis zur Breite des Kartenbildes. Es kann lediglich ein Richtwert vorgegeben werden. |
Höhe in Pixel |
Höhe der Maßstabsleiste in Pixel |
Farbe der Maßstabsleiste |
Farbe der Maßstabsleiste in RGB |
Farbe der Maßstabsleiste (Segment) |
Farbe der Maßstabsleiste (Segment) in RGB |
Outline-Farbe |
Hintergrundfarbe der Maßstabsleiste in RGB |
Font |
Zeichensatz für die Beschriftung |
Font-Größe |
Font-Größe |
Font-Farbe |
Font-Farbe |
Font-Stil |
Font-Stil |
Längeneinheit der Maßstabsleiste |
Wird für die Berechnung der Teilungen der Maßstabsleiste und die Beschriftung der Länge herangezogen. Hinweis: Wenn kein Wert konfiguriert ist, dann wird die Karteneinheit für die Darstellung der Maßstabsleiste herangezogen. |
Konfigurationseigenschaften von ‚Maßstabsleiste‘
Hinweis: Um eine Maßstabsleiste drucken zu können, muss das Layout Element ‚Maßstabsleiste‘ in das ArcMap Layout eingefügt werden.
