Navigation:  WebOffice Standard - Referenz > Kategorie WebOffice > Suchen / Abfragen auf Layer > Rasterplan-Auswahl

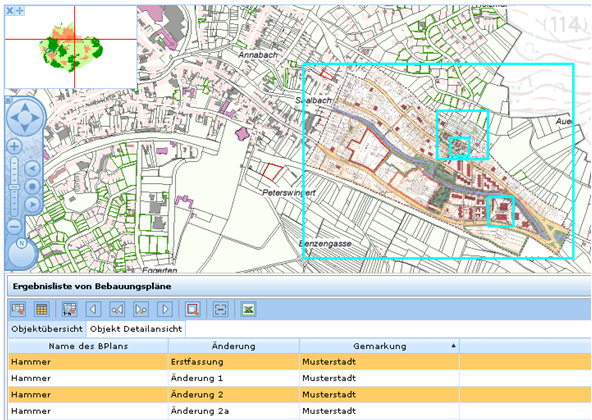

Die Rasterplanauswahl ermöglicht die Anzeige eines oder mehrerer Rasterpläne eines Esri Rasterkataloges. Diese Anzeige kann durch den Benutzer on-the-fly geändert werden. Diese Funktionalität wird z.B. empfohlen wenn für einen Bereich mehrere Pläne vorliegen mit unterschiedlichen Zeitstempeln und/oder unterschiedlichen Auflösungen.

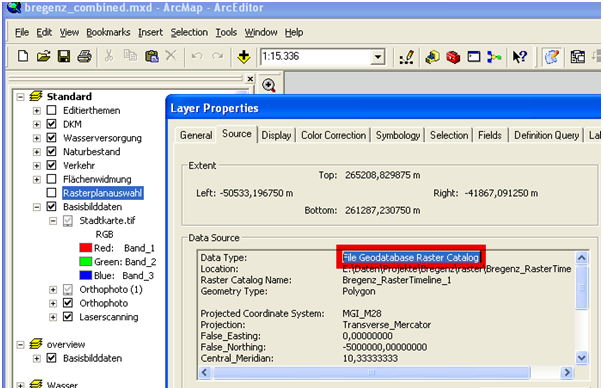

In der Abbildung unten sehen Sie die Voraussetzung um die Rasterplanauswahl zu verwenden: Ein Layer vom Typ ‚Esri Raster Katalog‘ muss in einem MXD-Dokument vorhanden sein, das über den ArcGIS Server in einem WebOffice 10 R3-Projekt veröffentlicht wird.

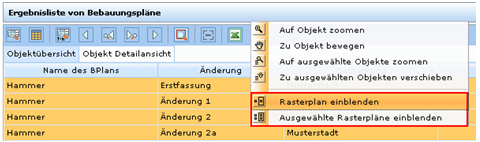

Im WebOffice 10 R3 Client ist die Rasterplanauswahl im Kontextmenü (rechter Maus-Klick) des Suchergebnisses eines Esri Raster Katalog Layers zu finden.

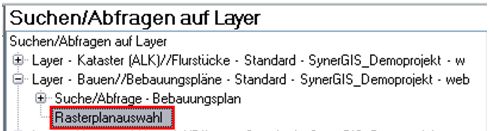

Es ist möglich eine Rasterplanauswahl über ArcMap zu konfigurieren – siehe Abbildung unten:





Hinweis: im ‘Abfrage’-Tab des MXD Dokumentes des Esri Raster Kataloges darf die Option ‚und Raster anzeigen‘ NICHT ausgewählt sein.

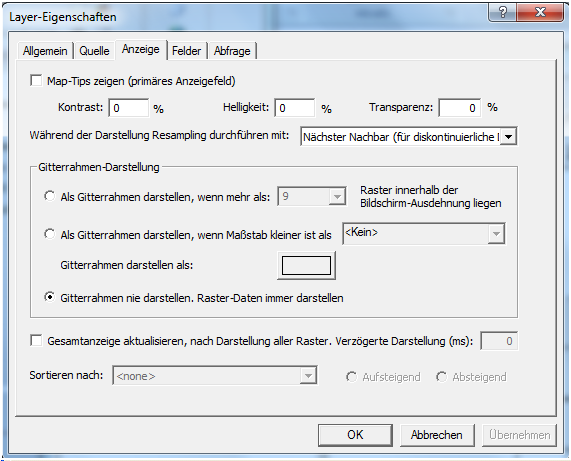

Hinweis: Die Rasterdaten dürfen nie mit Gitterrahmen dargestellt werden – man würde nur das Gitter anstelle der Rasterpläne sehen. Es wird empfohlen ‚Gitterahmen nie darstellen. Raster-Daten immer darstellen‘ einzuschalten.



Hinweis: Der Gitterrahmen sollte z.B. eine schwarze Umrandung haben und nicht ausgefüllt sein.



Hinweis: Verwenden Sie die Sortierung über <FELD> um die Reihenfolge der Überlappung festzulegen.
