Anzeige des Nordpfeils auf der Druckvorlage |

|
Anzeige des Nordpfeils auf der Druckvorlage |
|
Der Nordpfeil wird neuerdings von WebOffice 10 R3 selbst gerendert, um falsche Drehwerte in Ergebnisplots bei Kartenüberlagerungsszenarios zu vermeiden.
Der Nordpfeil ist mit Hilfe eines ‚Logobild’-Funktionsfeldes implementiert, das mit der technischen Kennung ‚northarrow‘ bezeichnet ist.
Da WebOffice 10 R3 gegenwärtig ein 45 x 45 Pixel großes Bild des Nordpfeils generiert, ist eine Größe von 1,2 cm x 1,2 cm für das ‚Logobild’-Funktionsfeld empfehlenswert.
Funktion ‚Logo einfügen’ in der Werkzeugleiste ‚WebOffice 10 R3 plotten author‘
‚northarrow’ als die technische Kennung des ‚Logobild’-Funktionsfeldes

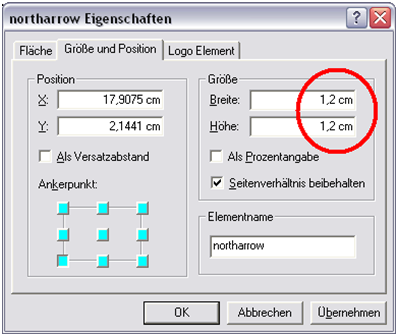

Empfohlene Größe 1,2 cm x 1,2 cm für das ‚Logobild’-Funktionsfeld
Um ein Logo-Feld innerhalb eines Rahmens anzuzeigen empfehlen wir, die Größe des Rahmens um ein Pixel (+1) in jede Richtung zu vergrößern. Um sie bündig anzuordnen, selektieren Sie bitte den Rahmen und das Logo mithilfe der Umschalttaste. Wählen Sie die Option "Ausrichten" aus dem Kontextmenü und dann "Unten Ausrichten". Wiederholen Sie die Schritte und wählen Sie "Horizontal zentriert ausrichten".

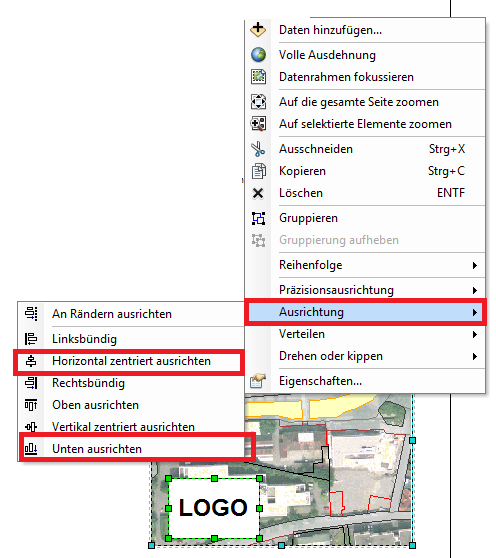

Anordnen des Logo-Feldes innerhalb eines Rahmens
Hinweis: Alternativ kann der Nordpfeil auch in ArcMap in der Layout-Ansicht über "Einfügen" - "Nordpfeil" eingefügt werden, falls es beim Logo-Funktionsfeld Probleme geben sollte.
