Elevation Layer (Höhenlayer) |

|
Elevation Layer (Höhenlayer) |
|
Elevation Layer Konfiguration
Eigenschaft |
Beschreibung |
Raster-Layer-ID |
Eindeutige ID des Layers auf den 3D Messen möglich sein soll. |
Raster Kanal |
Index des Kanals (Band) aus dem die Daten bezogen werden. |

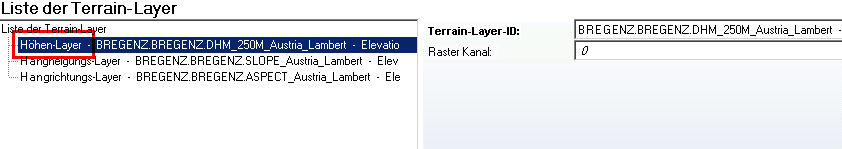

Elevation Layer Konfiguration
Hinweis: Für die 3D Messung muss die Konfiguration eines Elevation Layers (Höhenlayers) vorhanden sein. Der Höhenlayer muss ein Raster DEM (TINs werden nicht untersützt) eines Esri-unterstützten Raster Datentyps sein und muss die Höheninformationen in einem bestimmten Raster Kanal beinhalten. Das projizierte Koordinatensystem muss auf die Einheit Meter konfiguriert sein (auch die Höheninformationen).
Ab Release Version 10 R3 SP4 muss der Rasterdatensatz nicht mehr im gleichen Koordinatensystem wie der Hauptkartendienst sein (Projection-on-the-fly wird unterstützt).
