Immer wenn Daten mit verschiedenen Koordinatensystemen, die eine Geotransformation benötigen, zusammen in WebOffice 10.9 R3 gedruckt werden sollen, muss die SynPlotService.mxd bearbeitet werden. Auf diese Weise kann ein unerwünschter Versatz im Ausdruck verhindert werden.



Vorgehensweise:

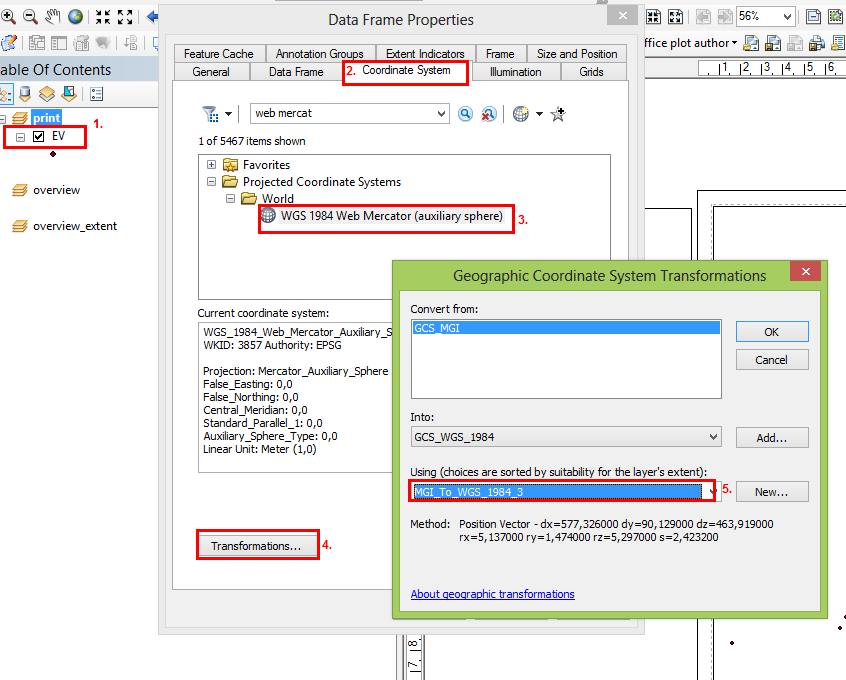

1.Öffnen von SynPlotService.mxd

2.Aktivieren von Datenrahmen print

3.Hinzufügen eines Datenlayers, der den Druckversatz verursacht

4.Öffnen der Eigenschaften vom Datenrahmen print

5.Wechseln zum Reiter Koordinatensystem

6.Definieren des Koordinatensystems vom Hauptkartendienst des WebOffice 10.9 R3 Projekts (z.B. WGS 1984 Web Mercator (auxiliary sphere))

7.Einstellen der Transformation - Konvertieren vom ursprünglichen Koordinatensystem des Datenlayers in das Koordinatensystem vom Hauptkartendienst des WebOffice 10.9 R3 Projekts.

8.Einstellungen übernehmen

9.Danach den Datenlayer aus dem Datenrahmen print wieder entfernen

10.Speichern von SynPlotService.mxd
