Für die Verknüpfung der Footprints mit den Schrägluftbildern in WebOffice 10.9 R3 ist es von entscheidender Bedeutung, dass es im Service ein Attribut gibt, welches die wesentlichen Informationen in verknüpfter Form enthält. Dabei handelt es sich um die folgenden Informationen:



Bildnummer

Hierbei handelt es sich um die eindeutige Nummer der Schrägluftbilder.



Flugrichtung

Die Flugrichtung gibt an, in welche Himmelsrichtung das Flugzeug bei der Aufnahme geflogen ist. Die Werte müssen in folgender Form vorliegen: N, S, W, O



Kameraausrichtung

Die Kameraausrichtung bezieht sich auf die relative Ausrichtung der Kamera zum Flugzeug während der Aufnahme.



Streifen

Hierbei handelt es sich um die Streifennummer der Schrägluftbilder.



Blickrichtung

Die Blickrichtung ist jene Himmelsrichtung, in der die Kamera bei der Aufnahme der Schrägluftbilder ausgerichtet war. Die Werte müssen in folgender Form vorliegen: Nord, Süd, West, Ost



LAT

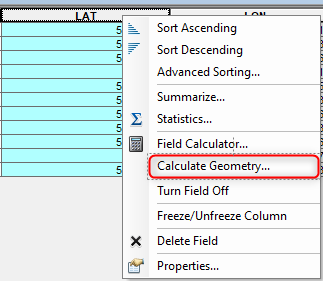

Das Feld repräsentiert die Y-Koordinate der Zentroide der Footprints und kann über die Funktion Calculate Geometry in ArcMap berechnet werden:

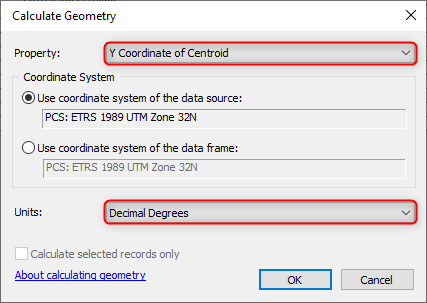

Bei Property ist Y Coordinate of Centroid zu wählen, sowie bei Units die Einheit Decimal Degrees:









LON

Das Feld repräsentiert die X-Koordinate der Zentroide der Footprints und wird analog zu LAT berechnet. Hier ist bei Property im Field Calculator entsprechend X Coordinate of Centroid auszuwählen.

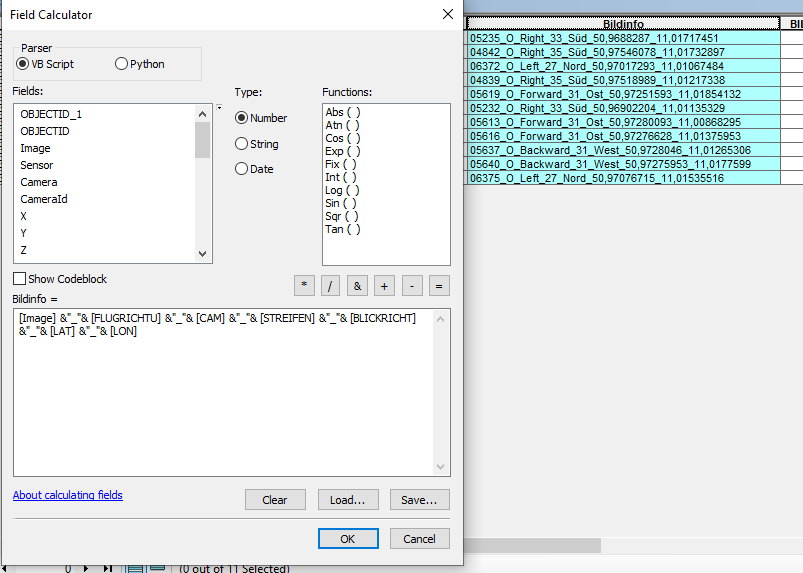

Wenn alle diese Felder in der richtigen Form in den Daten vorhanden sind, kann wiederum mittels Field Calculator das Attribut Bildinfo berechnet werden, welches das Schlüsselfeld für die gesamte Anwendung darstellt. Unter der Voraussetzung, dass die Felder wie in dieser Anleitung benannt wurden, kann folgender Befehl für die Berechnung des Attributs Bildinfo im Field Calculator ausgeführt werden:



[Bildnummer] &"_"& [Flugrichtung] &"_"& [Kameraausrichtung] &"_"& [Streifen] &"_"& [Blickrichtung] &"_"& [LAT] &"_"& [LON]





Wurden andere Feldnamen verwendet, muss der Befehl entsprechend angepasst werden:
