Maßstabsleiste
Verwenden Sie das Konfigurationselement Maßstabsleiste, um eine Maßstabsleiste auf der Karte anzeigen zu lassen. Falls keine Beschriftung für die Längeneinheit definiert wurde, wird standardmäßig m verwendet.
Konfiguration Maßstabsleiste
Eigenschaft |
Beschreibung |
||
|---|---|---|---|
Angezeigte Längeneinheit |
Angezeigte Längeneinheit der Maßstabsleiste. |
||
Abstand in Pixel (x/y) |
Abstand der Maßstabsleiste vom rechten, unteren Rand der Hauptkartenanzeige (Koordinatenursprung rechts unten ist 0 0). |
||
Länge der Maßstabsleiste [% der Karte] |
Länge der Maßstabsleiste in Prozent der Breite des Kartenbildes. Es kann lediglich ein Richtwert vorgegeben werden. |
||
Höhe in Pixel |
Höhe der Maßstabsleiste in Pixel. |
||
Farbe der Maßstabsleiste |
Farbe der Maßstabsleiste. |
||
Farbe der Maßstabsleiste (Segment) |
Farbe der Segmente in der Maßstabsleiste. |
||
Outline-Farbe |
Hintergrundfarbe der Maßstabsleiste. |
||
Font |
Font für die Beschriftung (angezeigte Längeneinheit) der Maßstabsleiste. |
||
Font-Größe |
Font-Größe für die Beschriftung (angezeigte Längeneinheit) der Maßstabsleiste. |
||
Font-Farbe |
Font-Farbe für die Beschriftung (angezeigte Längeneinheit) der Maßstabsleiste. |
||
Font-Stil |
Font-Stil für die Beschriftung (angezeigte Längeneinheit) der Maßstabsleiste. |
||
Längeneinheit der Maßstabsleiste |
Die Längeneinheit der Maßstabsleiste wird für die Berechnung der Segmente der Maßstabsleiste und die Beschriftung der Länge herangezogen.
|

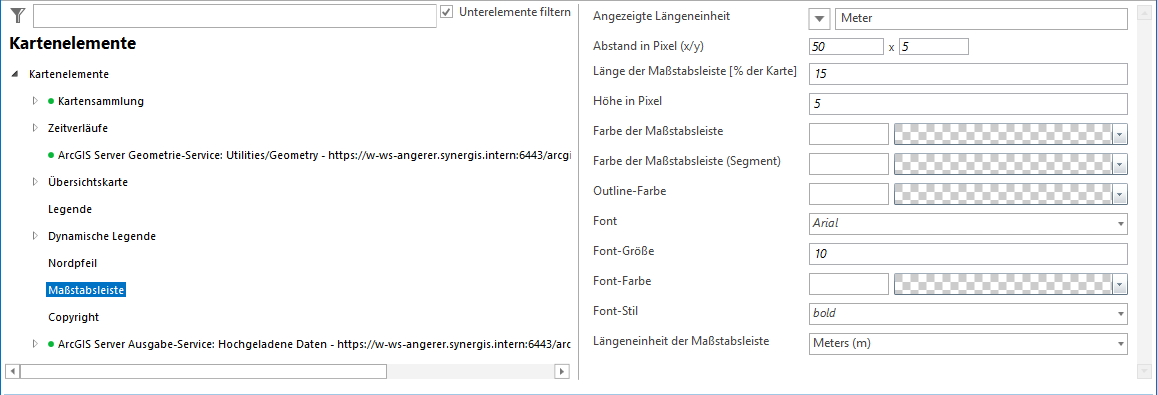

Konfiguration Maßstabsleiste
|
Um eine Maßstabsleiste drucken zu können, muss im ArcMap Layout ein Maßstabs-Element hinzugefügt werden. |
|
Nähere Informationen zur Auswirkung der Maßstabsleiste im WebOffice core Client finden Sie im Kapitel Hauptkartenanzeige. |
