Unterstützung für Drucken mit verschiedenen Koordinatensystemen
Immer wenn Daten mit verschiedenen Koordinatensystemen, die eine Geotransformation benötigen, zusammen in WebOffice 10.9 SP2 gedruckt werden sollen, muss die SynPlotService.mxd bearbeitet werden. Auf diese Weise kann ein unerwünschter Versatz im Ausdruck verhindert werden.
|
Immer wenn die SynPlotService.mxd aufgrund eines Upgrades aktualisiert (d.h. ausgetauscht) wird, müssen die Einstellungen zu Geotransformationen neu konfiguriert werden. |
Vorgehensweise:
1.Öffnen von SynPlotService.mxd
2.Aktivieren von Datenrahmen print
3.Hinzufügen eines Datenlayers, der den Druckversatz verursacht
4.Öffnen der Eigenschaften vom Datenrahmen print
5.Wechseln zum Reiter Koordinatensystem
6.Definieren des Koordinatensystems vom Hauptkartendienst des WebOffice 10.9 SP2 Projekts (z.B. WGS 1984 Web Mercator (auxiliary sphere))
7.Einstellen der Transformation - Konvertieren vom ursprünglichen Koordinatensystem des Datenlayers in das Koordinatensystem vom Hauptkartendienst des WebOffice 10.9 SP2 Projekts.
8.Einstellungen übernehmen
9.Danach den Datenlayer aus dem Datenrahmen print wieder entfernen
10.Speichern von SynPlotService.mxd

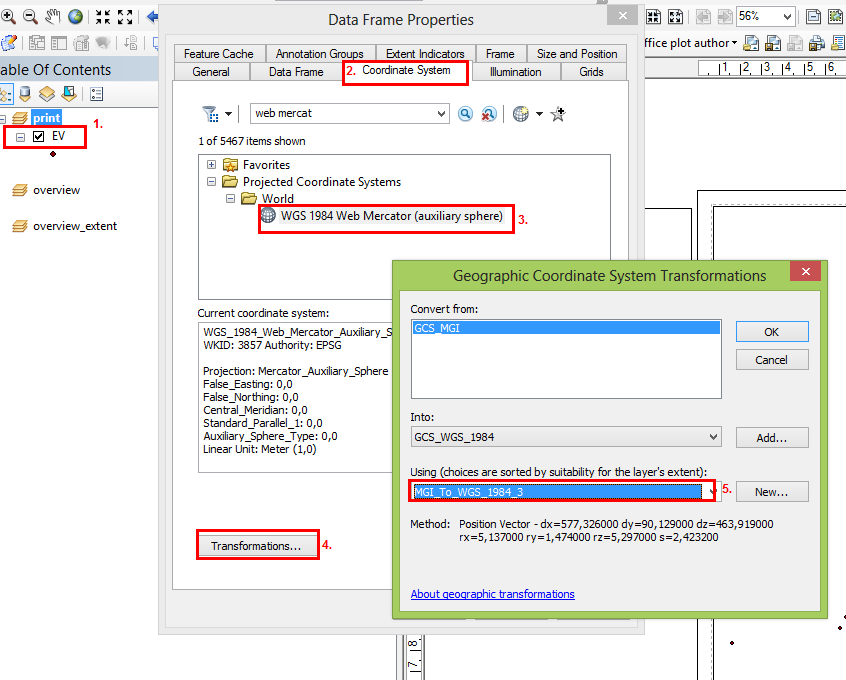

Einstellen einer Transformation am Koordinatensystem von SynPlotService.mxd
