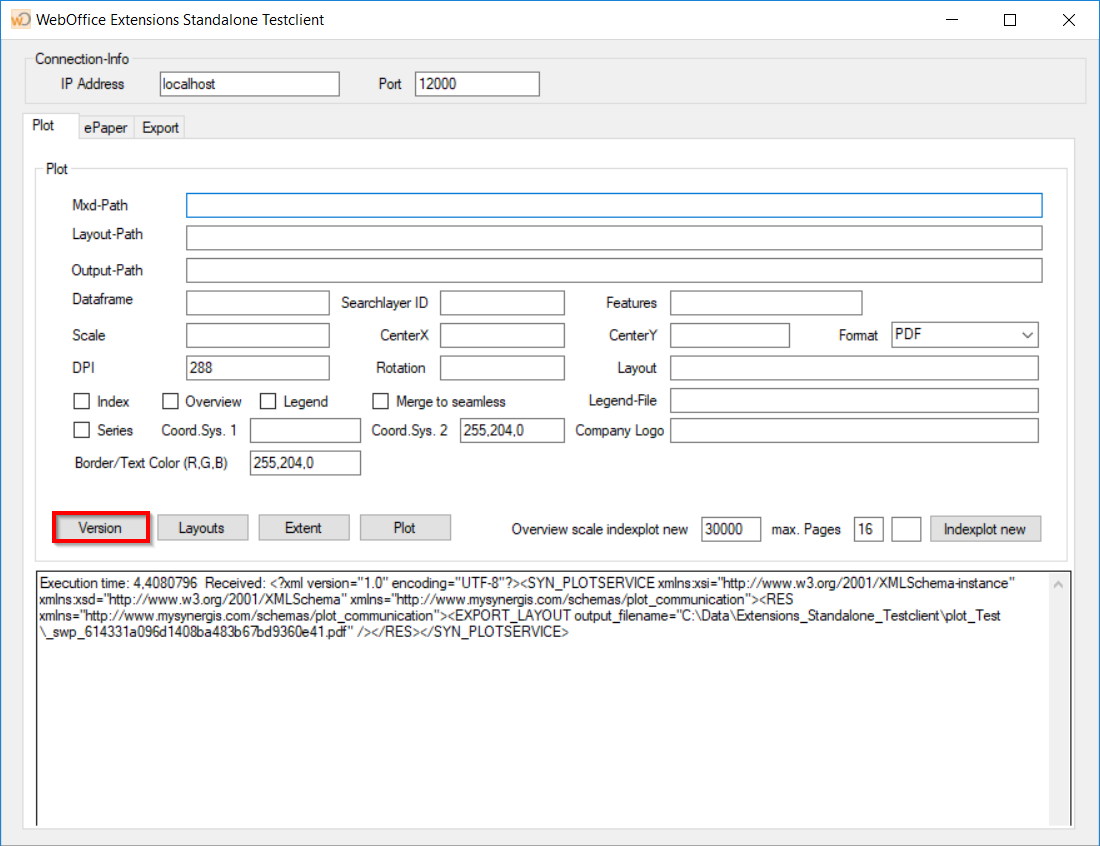

Der Standalone Testclient ist auf der Installations-DVD im folgenden Verzeichnis zu finden: WebOffice10.9-DVD\Software\WebOffice extensions\StandaloneTestclient\WebOfficeExtensionsTestclient.exe

Mehr Informationen zur Installation der WebOffice extensions finden Sie im Kapitel WebOffice Extensions (GIS Server/Administrativer Computer).

Mehr Informationen zur Installation der WebOffice extensions finden Sie im Kapitel WebOffice Extensions (GIS Server/Administrativer Computer).

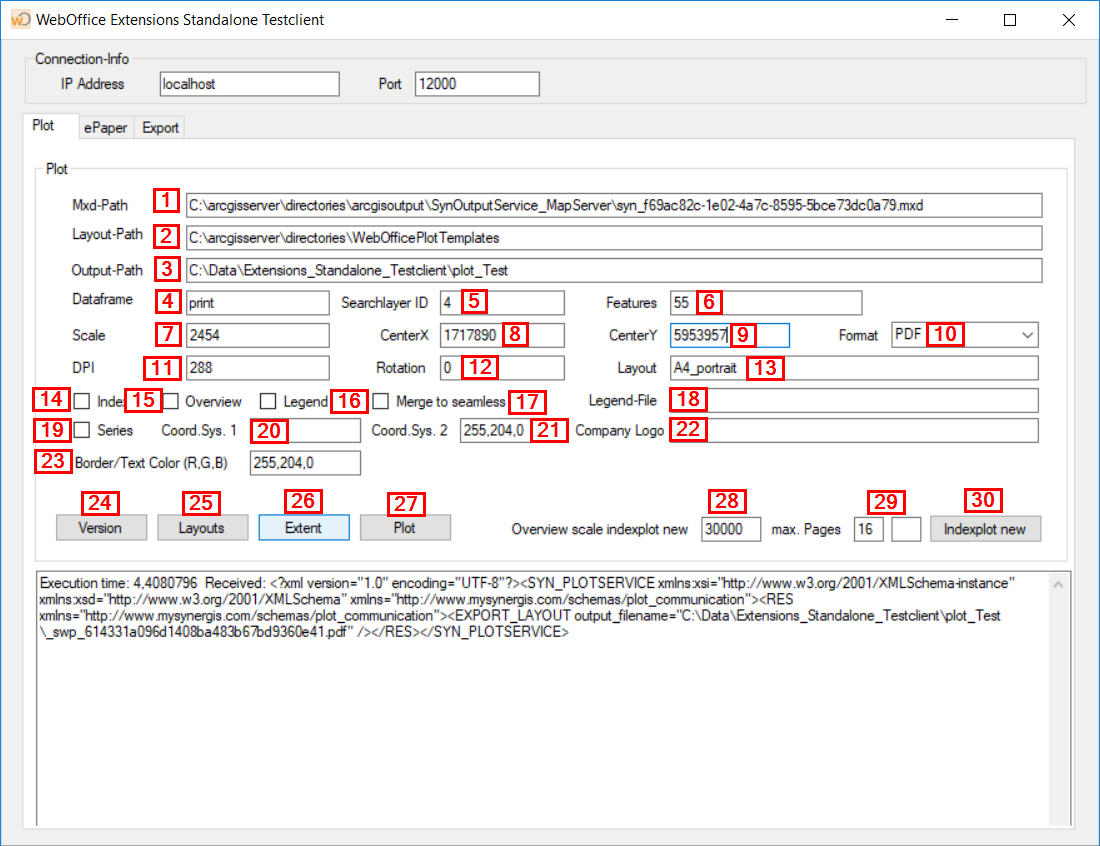

Nummer

Parameter

Beschreibung

1

Mxd-Path

Pfad, in der die zu verwendete MXD liegt

2

Layout-Path

Pfad, in der die WebOffice Druckvorlagen liegen

3

Output-Path

Speicherort, in der die Druckausgabe abgelegt werden soll

4

Dataframe

Datenrahmen in der MXD

5

Searchlayer ID

Die ID des Layers auf dem das Feature liegt, welches im Druck als selektiert dargestellt werden soll.

6

Features

ObjectID der zu selektierenden Features

7

Scale

Maßstab, in welcher der Druck erfolgen soll

8

CenterX

Mittelpunkt des Ausdrucks (X-Koordinate)

9

CenterY

Mittelpunkt des Ausdrucks (Y-Koordinate)

10

Format

Format der Druckausgabe (PDF, JPG, PNG, etc.)

11

DPI

Druckausgabequalität in DPI

12

Rotation

Drehung der Ausdrucks

13

Layout

Druckvorlage aus dem Verzeichnis WebOfficePlotTemplates

14

Index

Wenn diese Option aktiviert ist wird ein Indexplot erzeugt. Aufgerufen wird der Indexplot über die Schaltfläche Indexplot new. Wenn mit einer aktivierten Indexplotoption der Ausdruck mittels Plot aufgerufen wird, wird der Indexplot nach dem alten Mechanismus erstellt.

15

Overview

Erstellt eine Übersichtsseite beim Indexplot beziehungsweise Serienplot. Als Übersichtsmaßstab werden die Felder Scale (Nummer 7) bzw. Overview scale indexplot new (Nummer 28) verwendet.

16

Legend

Wenn diese Option aktiviert ist, wird in der Serie/Indexserie eine Legendenseite miterstellt.

17

Merge to seamless

wird für blattschnittfreie Multipage Drucke verwendet.

18

Legend-File

Bezeichnung des Legendenfiles

19

Series

Erstellt eine Plotserie

20 und 21

Coord.Sys. 1/2

damit kann getestet werden, ob ein Serienplot mit unterschiedlichen Raumbezugsinformationen (in diesem Fall Koordinatensystem) erstellt werden kann. Die Einstellung greift nur bei Seriendrucken. Um das Feature im TestClient testen zu können, müssen zwei unterschiedliche Koordinatensysteme definiert werden. Die einzelnen Seiten des Ausdruckes werden abwechselnd mit den angegebenen Koordinatensystemen gedruckt.

22

Company Logo

Beim Drucken in WebOffice kann ein Bild vom Wert company_logo ausgewertet werden.

23

Border/Text Color (R,G,B)

Die Farben der Schrift und der Grafiken auf der Übersichtsseite eines Seriendruckes können als RGB-Werte definiert werden.

24

Version

Liest die Version aus

25

Layouts

Liest die Layouts aus dem Layout-Path Verzeichnis aus inklusive aller Elemente die sich am Layout befinden.

26

Extent

Liest den Extent aus der angegebenen Karte aus

27

Plot

Erstellt den Plot.

28

Overview scale indexplot new

Dieser Maßstab wird für die Übersichtsseite bei einer Indexserie angewendet.

29

max. Pages

Gibt die Anzahl der maximal erstellten Seiten einer Serie an

30

Indexplot new

Erstellt einen Index Serienplot vom Typ Index. Dies ist der neue Mechanismus.

Weitere Analyseschritte finden Sie im Kapitel Problemanalyse.

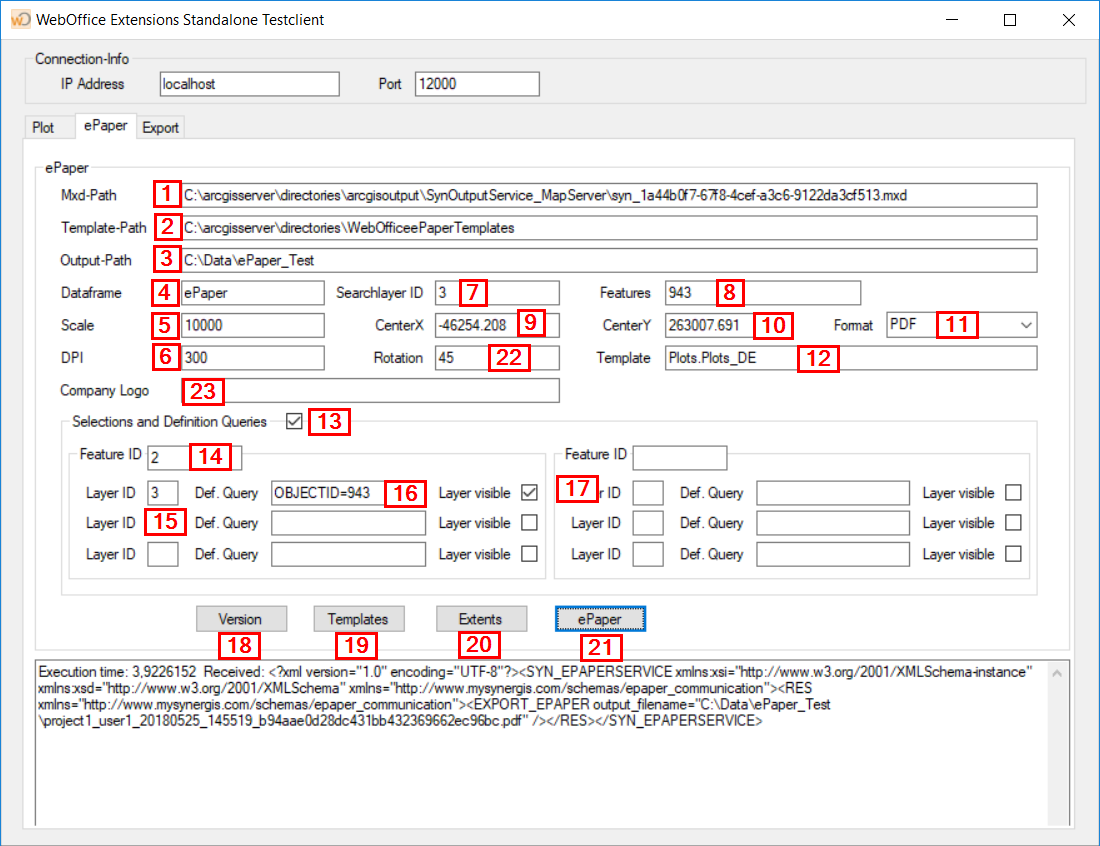

Nummer

Parameter

Beschreibung

1

Mxd-Path

Pfad zur MXD inklusive Dateiendung .mxd

2

Template-Path

Pfad zum Verzeichnis in dem die mrts (ePaper Vorlagen) abgelegt sind

3

Output-Path

Pfad in dem die fertig generierten ePaper abgelegt werden

4

Dataframe

Name des Datenrahmens des im Mxd-Path angeführten Projekts, auf das sich das mrt bezieht

5

Scale

Maßstab der für die Current Map verwendet wird

6

DPI

Auflösung des gesamten ePapers (unabhängig von der Auflösung der Karten)

7

Searchlayer ID

Die ID des Layers auf dem das ePaper Template eingerichtet ist.

8

Features

Object ID von Features des Searchlayers für die das ePaper generiert werden soll

9

CenterX

Center Point X Koordinate des angeführten Projekts. Der Centerpoint wird für die Current Map verwendet.

10

CenterY

Center Point Y Koordinate des angeführten Projekts. Der Centerpoint wird für die Current Map verwendet.

11

Format

Mögliche Ausgabeformate (PDF, XLSX, ODT, RTF, DOCX, HTML)

12

Template

MRT das für die Generierung verwendet wird. Dabei wird der komplette Name ohne Dateiendung angegeben (Layername.ePaperTemplatename)

13

Selections and Definition Queries

Mit WebOffice 10.9 SP2 können Definition Queries auf zusätzliche Layer berücksichtigt werden. Mit dieser Option werden die Definition Queries berücksichtigt

14

Feature ID

ID der Features für welche die Definition Query gilt. Diese entspricht der ObjectID

15

Layer ID

ID des Layers auf welchen die Definition Query gesetzt wird.

16

Def. Query

Definition Query für den angegebenen Layer. Hierbei kann die Definition Query über den Query Builder herauskopiert werden. z.B. OBJECTID=1

17

Layer visible

Steuert, ob der Layer auf dem die Definition Query gesetzt wird eingeschalten ist, oder nicht.

18

Version

Liest die Version (Buildnummer) aus.

19

Templates

Listet die verfügbaren mrts im Template-Path auf.

20

Extents

Gibt den Extent der Karten aus, die im ePaper eingebunden sind.

21

ePaper

Startet die Generierung des ePapers. Das ePaper wird im Output-Path abgelegt.

22

Rotation

Bestimmt die Rotation des Kartenbildes im ePaper in Grad beginnend bei 0° im Norden, 90° im Osten, usw.

23

Company Logo

In WebOffice ePaper kann ein Bild vom Wert company_logo ausgewertet werden.

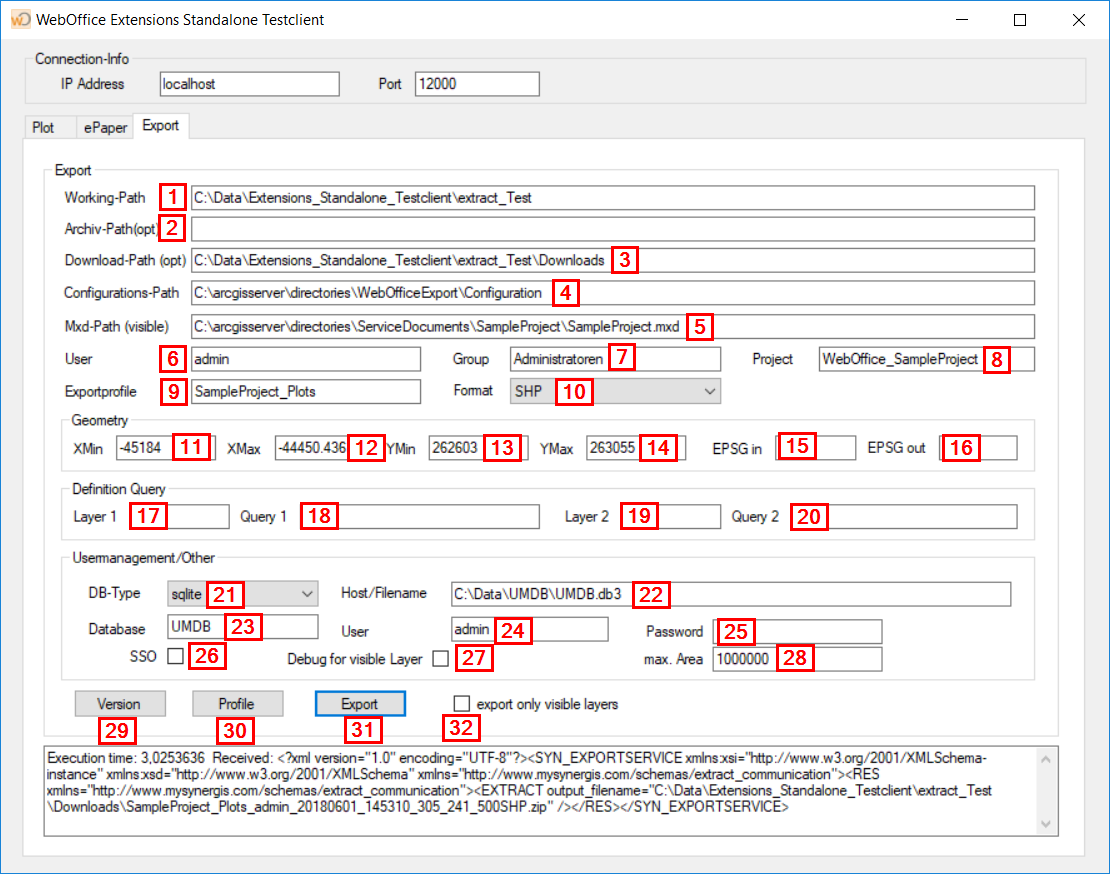

Nummer

Parameter

Beschreibung

1

Working-Path

Ausgabeverzeichnis der exportierten Dateien.

2

Archiv-Path(opt)

Wenn der Archive-Path definiert ist, dann wird die Exportdatei zusätzlich zum Working-Path auch im Archive-Path abgelegt.

3

Download-Path (opt)

die Exportdatei wird hier anstatt im Workin-Path abgelegt.

4

Configurations-Path

Verzeichnis in dem die Exportkonfiguration inklusive Connection Files liegen

5

Mxd-Path (visible)

Pfad zur mxd die für die Layerschaltungen berücksichtigt wird.

6

User

der im User Management für das Projekt berechtigte User. Ohne User Management kann der Export nicht verwendet werden.

7

Group

die im User Management definierte Gruppe in der sich der berechtigte User befindet.

8

Project

Name des Projekts wie es im User Management definiert ist.

9

Exportprofile

Name der Exportkonfiguration (xml)

10

Format

Ausgabeformate für den Extract Server.

11

XMin

Ausdehnungsrechteck falls in der Konfiguration der ShowMode CUT eingestellt ist.

12

XMax

13

YMin

14

YMax

15

EPSG in

EPSG Code des Inputkoordinatensystems (z.B. 31255 = Austria Central GK East)

16

EPSG out

EPSG Code des Outputkoordinatensystems (z.B. 3857 = Web Mercator Auxillary)

17

Layer 1

Die Übergabe von Definition Queries wird unterstützt, damit selektierte Features übergeben werden können, beziehungsweise der Export auf selektierte Features durchgeführt werden kann.

18

Query 1

19

Layer 2

20

Query 2

21

DB-Type

Datenbanktyp der Benutzerverwaltungsdatenbank

22

Host/Filename

Name des Servers auf dem die Benutzerverwaltungsdatenbank läuft oder Pfad auf dem sich die Benutzerverwaltungsdatenbank befindet

23

Database

Name der Benutzerverwaltungsdatenbank

24

User

User Management User

25

Password

User Management Passwort

26

SSO

Single Sign On.

27

Debug for visible Layer

Die sichtbaren Layer werden in eine eigene xml Datei geschrieben.

28

max. Area

maximal erlaubte Fläche.

29

Version

Liest die Version (Buildnummer) aus.

30

Profile

Liest die verfügbaren Ausgabeformate aus.

31

Export

Führt den Datenexport aus

32

export only visible layers

berücksichtigt die Layerschaltungen der angegebenen mxd unter dem Mxd-Path (Nr. 5). Jene Layer die eingeschalten sind werden exportiert.
