Dieses Custom Tool erlaubt es dem Endanwender, verschiedene Selektionswerkzeuge (Beschreibung dieser siehe weiter unten) zu nutzen. Konfigurieren Sie dazu das Custom Tool generisches Selektionswerkzeug wie folgt:

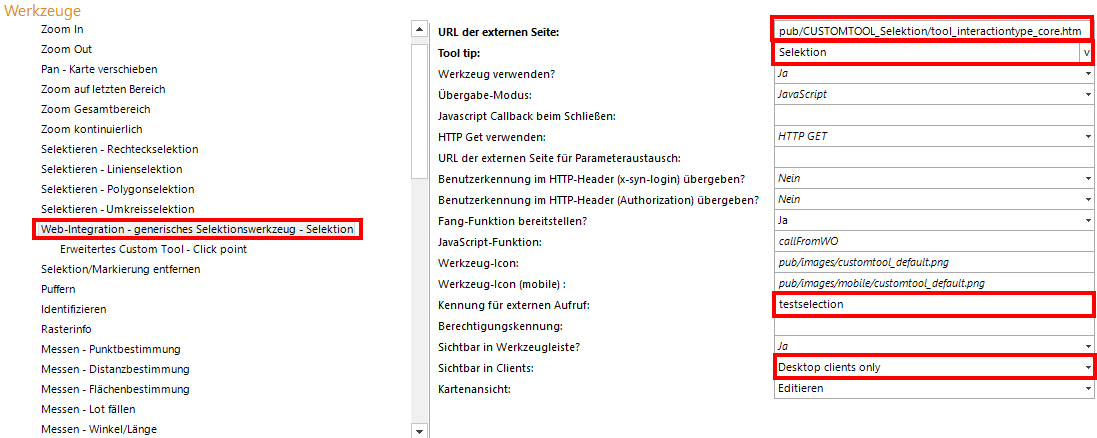

(1) Web-Integration - generisches Selektionswerkzeug - Selektion

Konfigurieren Sie ein generisches Selektionswerkzeug aus der Werkzeuggruppe Selektieren mit den folgenden Parametern:

•URL der externen Seite: pub/CUSTOMTOOL_Selektion/tool_interactiontype_core.htm (diese Sample HTML-Datei ist nicht Teil des Standardproduktumfanges.)

•Tool tip: Beliebige Vergabe der Tooltip-Bezeichnung

•JavaScript-Funktion: callFromWO

•Kennung für externen Aufruf: Beliebige Vergabe der Kennung (diese Kennung wird in weiterer Folge für das Designen der Selektionsobjekte verwendet)

•Sichtbar in Clients: Desktop Clients only (da es ausschließlich für den WebOffice core Client umgesetzt wurde)







(2) Konfiguration eines Custom Tools am Knoten Web-Integration - generisches Selektionswerkzeug - Selektion, welches Ihrem Anwendungsfall gerecht wird.

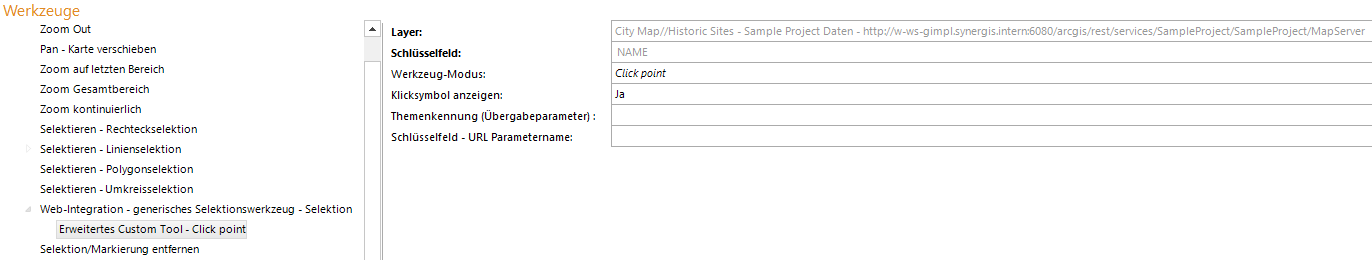

Zum Beispiel können Sie ein Erweitertes Custom Tool konfigurieren, um Feldwerte eines Layers nach Abschluss der Selektion abzurufen:





Erklärungen zum beispielhaft hinzugefügten Custom Tool (die Sample HTML-Datei ist nicht Teil des Standardproduktumfanges)

Es gibt drei Methoden auf dem Custom Tool (nicht auf der Script API). Als ersten Schritt wird das Custom Tool über die Script API Funktion geholt:

tool = client.api.getActiveCustomTool()



Das Umschalten des Selektionstyps erfolgt über folgende Methode:

tool._setInteractionType(„NONE|POINT|RECTANGLE|RECTANGLE_DISPLAY|
CIRCLE|LINE|POLYGON“);



Der Unterschied zwischen RECTANGLE und RECTANGLE_DISPLAY ist, dass bei RECTANGLE_DISPLAY nach dem Aufziehen der Auswahlbox eine Selektionsgrafik (ein Polygon) angezeigt bleibt. Um den Selektionstyp umschalten zu können, muss das Werkzeug initial einen Selektionstyp besitzen. Es darf also nicht als Werkzeug-Modus = None konfiguriert sein.

Zum Auslesen der aktuell vom User erstellten Geometrie gibt es folgende Funktion:

tool.getGeometry()



Die Geometrien werden so wie gewohnt bei Custom Tools zurückgegeben. Beim Geometrietyp CIRCLE werden die Werte für x, y, radius als Array mit 3 Werten übergeben - [x,y,r].

Zum Zurücksetzen der Geometrien über Script steht folgende Methode zur Verfügung:

tool.resetGeometry()



Im angefügten Beispiel tool_interactiontype_core.html sind die standardmäßig im WebOffice core Client angezeigten Schaltflächen zum Selektieren und Zurücksetzen weggeschaltet. Das geschieht über folgende Zeile:

tool.hideFormPart( toolcustom_select, toolcustom_form );

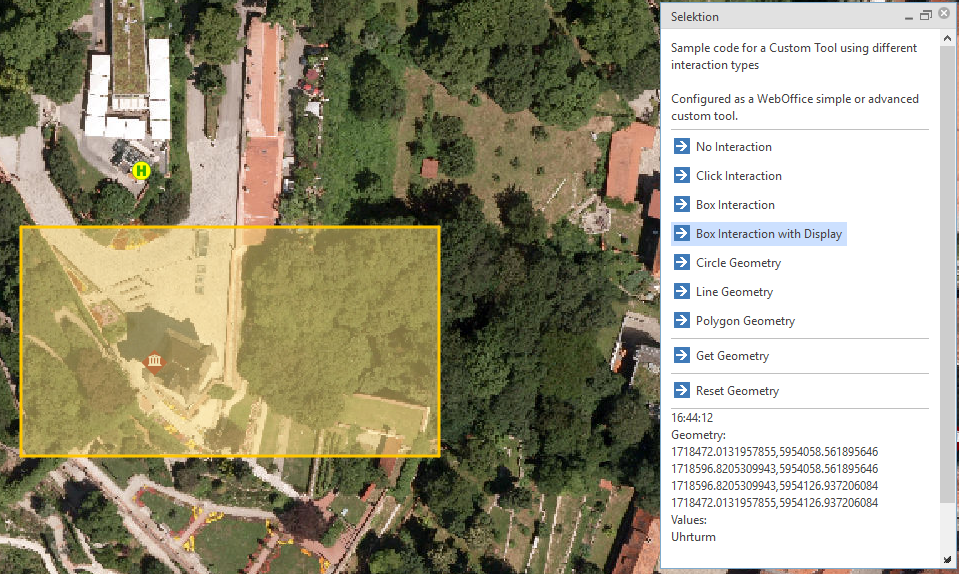

Nach Abschluss der Selektion werden die Koordinaten des gezeichneten Objekts zurückgegeben. Sofern ein Kreis gezeichnet wird, werden Mittelpunktkoordinate und Radius zurückgegeben.

Bei Konfiguration eines Erweiterten Custom Tools werden neben den Koordinatenwerten zudem die Feldwerte aller Objekte zurückgegeben, die sich innerhalb des Selektionsobjektes befinden.
