Punktobjekte
Bei den Optionen des Dialogs zur benutzerdefinierten Symbolisierung können folgende Attribute bei der Auswahl eines einfachen Punktobjekts (Simple) ausgewählt werden. Die nachfolgende Tabelle beschreibt die Attribute.
Eigenschaft |
Beschreibung |
|---|---|
Versatz X |
Definiert den Versatz des Punktsymbols auf der X-Achse in Punkten (z.B. 12pt / Pixel (z.B. 12px). Standardmäßig wird ohne Angabe der Formateinheit Points als Größeneinheit verwendet. |
Versatz Y |
Definiert den Versatz des Punktsymbols auf der Y-Achse in Punkten (z.B. 12pt / Pixel (z.B. 12px). Standardmäßig wird ohne Angabe der Formateinheit Points als Größeneinheit verwendet. |
Winkel |
Definiert den Winkel in Grad zur Anzeige. |
Typ |
Bestimmt den Punkttyp auf Basis von vordefinierten Elementen. Diese Auswahl kann derzeit auf Basis der folgenden Esri Punktstyles ausgewählt werden: •circle •cross •diamond •square •x |
Punktstärke |
Definiert die Stärke des Punkts in Pixel. |
Punktfarbe |
Definiert die Farbe des Punktobjekts. Der Benutzer kann über einen Farbdialog durch Klick, die Eingabe eines HEX-Farbcodes oder RGB-Farbcodes die Farbe bestimmen. |

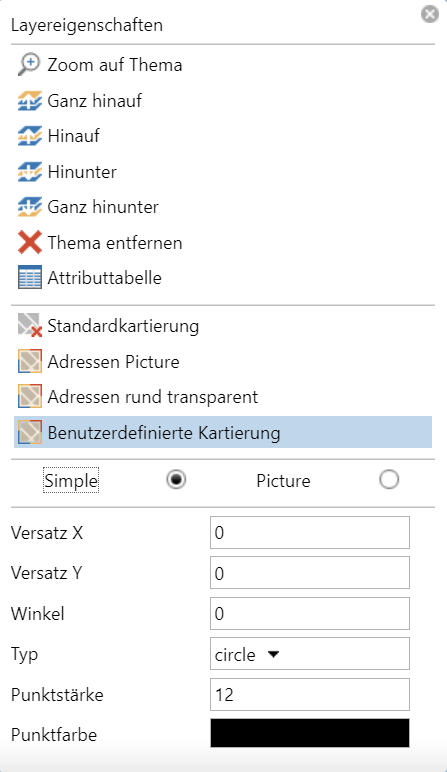

Dialog zur Auswahl des Symbolisierungsstils und benutzerdefinierter Symbolisierung für Punktobjekte
Bei den Optionen des Dialogs zur benutzerdefinierten Symbolisierung können folgende Attribute bei der Auswahl eines Picture Markers ausgewählt werden. Die nachfolgende Tabelle beschreibt die Attribute.
Eigenschaft |
Beschreibung |
||
|---|---|---|---|
Versatz X |
Definiert den Versatz des Punktsymbols auf der X-Achse in Punkten/Pixel. |
||
Versatz Y |
Definiert den Versatz des Punktsymbols auf der Y-Achse in Punkten/Pixel. |
||
Winkel |
Definiert den Winkel in Grad zur Anzeige. |
||
Bild URL |
Definiert die URL zum Bild um das Picture-Symbol anzuzeigen (z.B. https://xxxx.xxx/image.png). Es können hier Bildelemente und SVG-Dokumente referenziert werden. SVG-Dokumente müssen eine Definition von Höhe und Breite beinhalten.
Der entsprechende Standardstyle wird im binären Format initial übergeben. |
||
Bildhöhe |
Definiert die Bildhöhe in Punkten (z.B. 12pt) / Pixel (z.B. 12px). Standardmäßig wird ohne Angabe der Formateinheit Points als Größeneinheit verwendet. |
||
Bildbreite |
Definiert die Bildbreite in Punkten (z.B. 12pt / Pixel (z.B. 12px). Standardmäßig wird ohne Angabe der Formateinheit Points als Größeneinheit verwendet. |
