Linie verlängern oder verkürzen
So verlängern oder verkürzen Sie eine Linie mit dem Werkzeug Rechtwinkeliges Konstruieren.
Anwendungsfall

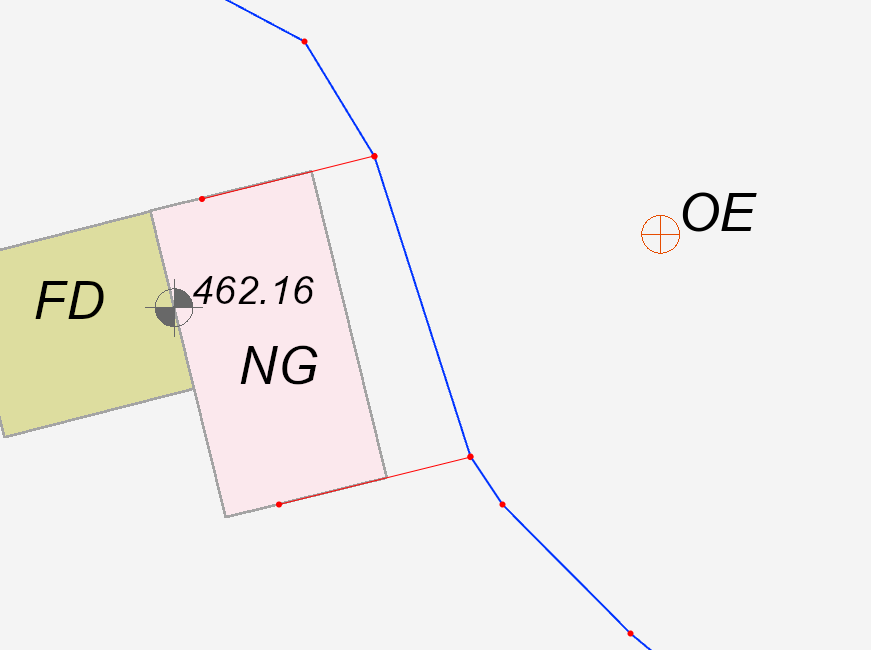

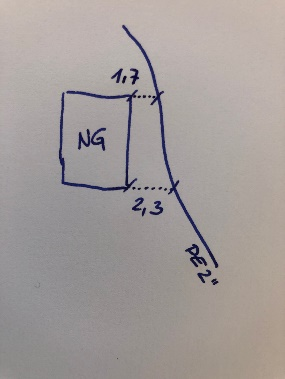

Es wurde eine Handskizze vom Wasserwart gemacht, wo das Gebäude und die neu verlegte Leitung (PE 2“) eingezeichnet wurde inkl. der Verlängerungsbemaßungen von zwei Gebäudekanten. Die Leitung soll anhand dieser Skizze in das Leitungsnetz digitalisiert werden, weil keine Vermessung vor Ort durchgeführt wurde. Das Naturbestandsgebäude ist vermessen in WebOffice verfügbar.
Eine bestehende Linie soll um einen bestimmten Wert (in diesem Fall 2,3m und 1,7m) verlängert werden.
Vorgehen in WebOffice

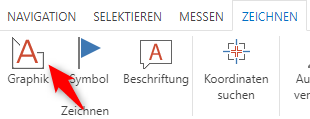

1.Reiter ZEICHNEN > Graphik > Zeichne Linie
2.Eventuell Fangprofil auswählen und/oder Auf Zeichnung fangen

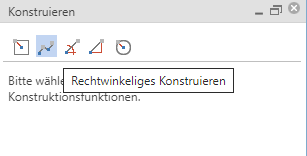

3.Konstruieren > Rechtwinkeliges Konstruieren

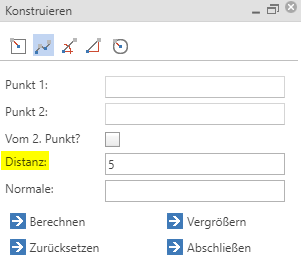

4.Distanz eingeben
5.Linie die verlängert werden soll (Basislinie) auswählen
Dazu die zwei Endpunkte dieser Linie auswählen. Punkt 1 stellt den Anfangspunkt, Punkt 2 den Endpunkt der zu verlängernden Linie dar.

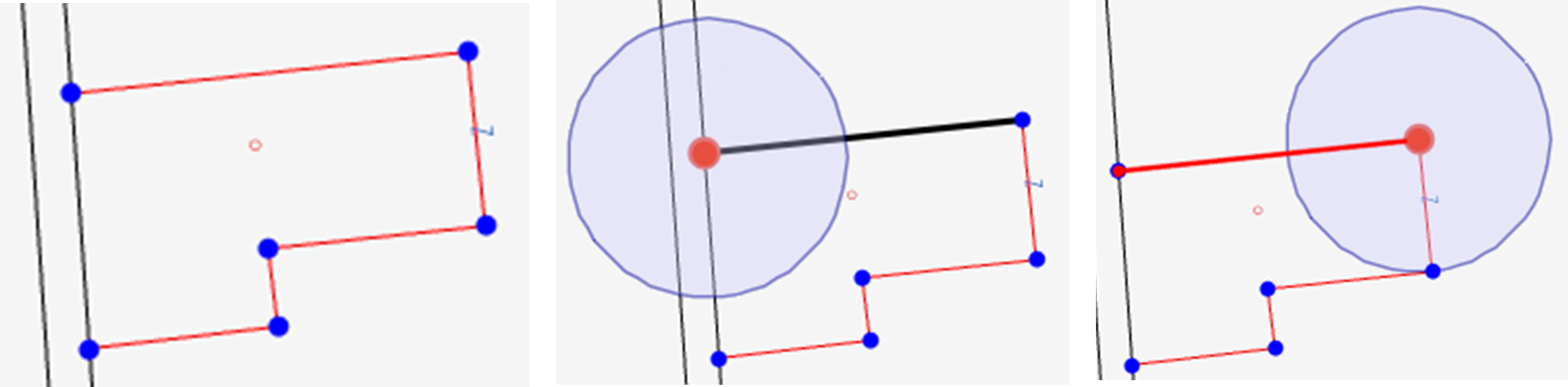

Gebäudeumriss (links), Punkt 1 der Basislinie (Mitte), Punkt 2 der Basislinie (rechts)

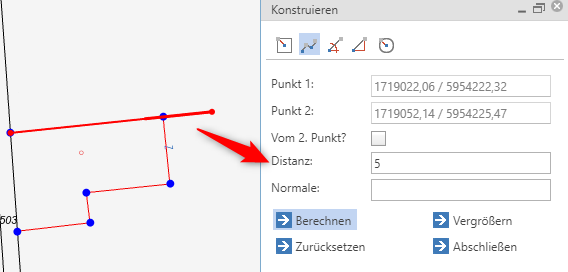

6.Auf Berechnen klicken
Die Basislinie (Verbindungslinie von Punkt 1 und Punkt 2) wird von Punkt 2 aus um die eingegebene Distanz verlängert.
7.Zum Beibehalten der Änderungen auf Abschließen klicken.

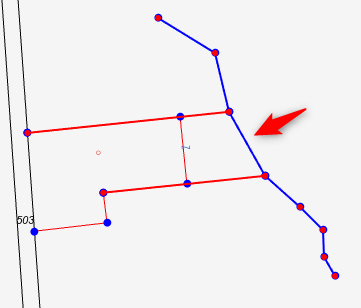

8.Mit den zwei verlängerten Linienstücken kann nun die Lage der Wasserleitung genau digitalisiert werden.
|
•Möchten Sie die Basislinie verkürzen, dann schreiben Sie vor die eingegebene Distanz ein Minuszeichen (z.B. -5). •Möchten Sie an die Basislinie von Punkt 2 aus ein Linienstück im rechten Winkel anfügen, dann geben Sie die gewünschte Distanz im Feld neben Normale: ein. Ein positiver Wert fügt eine Normale nach rechts an. Ein negativer Wert fügt eine Normale nach links an. Möchten Sie eine angefügte Normale verkürzen, dann geben Sie die Distanz der Verkürzung mit negativem Vorzeichen unter Distanz ein (z.B. -5). •Ein erneutes Klicken auf Berechnen fügt das Linienstück mit der jeweiligen Distanz erneut an Punkt 2 an. •Bei Aktivierung der Einstellung Vom 2.Punkt? wird die Basislinie bestehend aus Punkt 1 und Punkt 2 beim Klick auf Berechnen entfernt, sodass nur das neu hinzugefügte Linienstück konstruiert wird. Diese Einstellung funktioniert nur bei nicht orthogonaler Linienverlängerung. Das heißt Eingaben im Feld Distanz werden berücksichtigt, Eingaben im Feld Normale nicht. |
