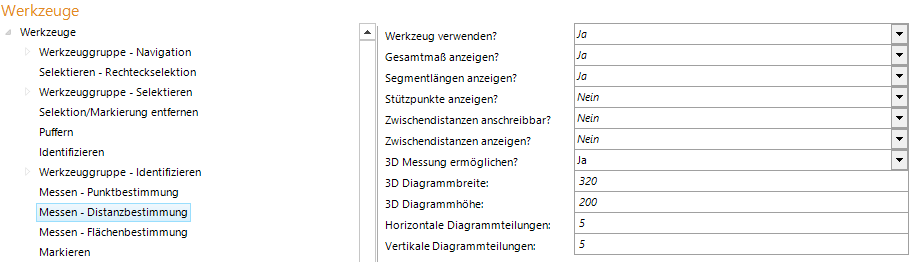

Distanz messen

Eigenschaft

Beschreibung

Werkzeug verwenden?

Legt fest, ob das Werkzeug bzw. die Funktion im WebOffice 10.8 SP1 Client verwendet werden soll (Ja) oder nicht (Nein).

Gesamtmaß anzeigen?

Zeigt die Gesamtdistanz eines Linienzuges an (Ja) oder nicht (Nein). Die einzelnen Segmentlängen werden immer angezeigt und sind an der Messlinie ausgerichtet.

Segmentlängen anzeigen?

Legt fest, ob standardmäßig die Längen der einzelnen Segmente in der Grafik angezeigt werden (Ja) oder nicht (Nein).

Stützpunkte anzeigen?

Legt fest, ob standardmäßig die Koordinaten der Stützpunkte in der Grafik angezeigt werden (Ja) oder nicht (Nein).

Zwischendistanzen anschreibbar?

Legt fest, ob die aufsummierten Distanzen vom Beginn der Linie bis zum jeweiligen Stützpunkt angezeigt werden können (Ja) oder nicht (Nein, Standardwert).

Zwischendistanzen anzeigen?

Legt fest, ob die aufsummierten Distanzen vom Beginn der Linie bis zum jeweiligen Stützpunkt angezeigt werden (Ja) oder  nicht (Nein, Standardwert).

3D Messung ermöglichen?

Ermöglicht das 3D Messen auf Basis von Rasterdaten.

Hinweis: Für die 3D Messung muss zumindest ein Elevation Layer (Höhenlayer) konfiguriert sein. Siehe Kapitel Höheninfo-Raster-Layer ff. für Details.

3D Diagrammhöhe

Höhe des Diagramms mit dem Höhenverlauf.

3D Diagrammbreite

Breite des Diagramms mit dem Höhenverlauf.

Horizontale Diagrammteilungen

Anzahl der horizontalen Diagrammteilungen.

Vertikale Diagrammteilungen

Anzahl der vertikalen Diagrammteilungen.
