Lotrecht messen |

|
Lotrecht messen |
|
Werkzeug 'Lotrechtes messen' im WebOffice html client
Nachdem das Werkzeug Lotrecht messen aktiviert wird müssen Sie eine Basislinie, zu der Abstände gemessen werden, erstellen. In der oberen Box werden die Koordinaten des Start- und Endpunkts dieser Basislinie aufgelistet. Im nächsten Schritt müssen Sie dann jenen Punkt in der Karte auswählen, zu dem der Abstand gemessen werden soll. Automatisch wird der Abstand gemessen und im Feld Normalabstand [m] angezeigt. Drücken Sie das Taschenrechner-Symbol um aus den konfigurierten Maßeinheiten auszuwählen.
Drücken Sie Hinzoomen um den Kartenmittelpunkt über dem Objekt zu platzieren, oder Zurücksetzen um den gemessenen Abstand zu löschen. Zur Zeit ist es noch nicht möglich, dass man diese Messung editieren kann.
Hinweis: Für eine einfache Verwendung des Lotrechten Messens kann auch das Werkzeug Distanz messen verwendet werden.

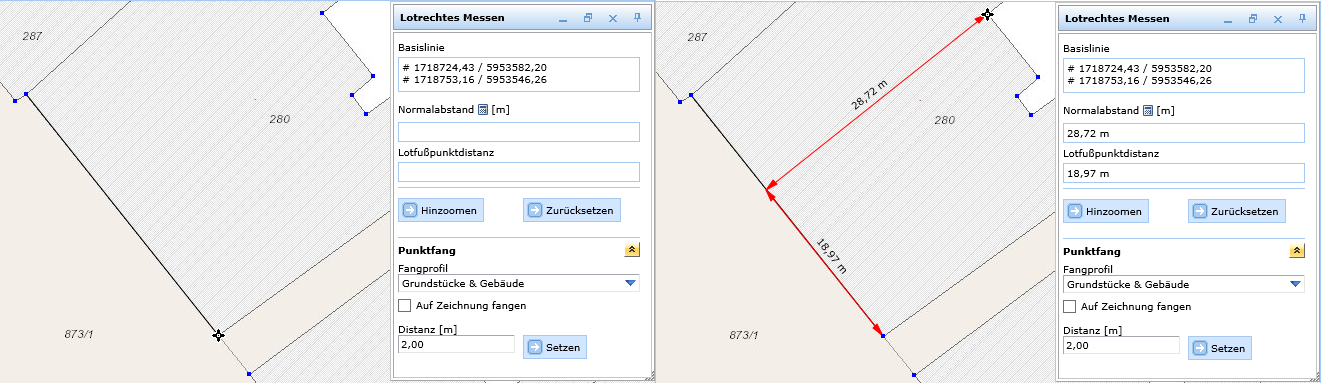

Lotrechtes Messen mit Punktfang im WebOffice html client
Hinweis: Siehe Kapitel Lotrecht messen für weitere Informationen zur Konfiguration des Werkzeugs im WebOffice author.
Hinweis: Siehe Kapitel Liste der Fang-Layer für weitere Informationen zur Konfiguration des Punktfangs im WebOffice author.
Hinweis: Siehe Kapitel Maßeinheiten für weitere Informationen zur Konfiguration der Maßeinheiten im WebOffice author.
