Q Dieses Custom Tool erlaubt es dem Endanwender eine alternative Schaltungsmöglichkeit zwischen Kartenansichten für den WebOffice core client zu konfigurieren. Dabei wird statt der Standardschaltungsmöglichkeit in Form einer Auswahlwerteliste ein Schieberegler konfiguriert, der beispielsweise beim Umschalten zwischen verschiedenen Stockwerken von Gebäuden, die als Kartenansichten im WebOffice 10.7 SP1 Projekt konfiguriert sind, eine ansprechendere Benutzeroberfläche bieten kann.

Konfigurieren Sie dazu das externe GUI Modul mapViewSlider.htm aus dem Verzeichnis C:\Tomcat\webapps\<WebOffice applicatoin>\pub\custom_tools\mapViewSlider wie folgt:



(1) Datei mapViewSliderConfig.json anpassen

Zunächst muss die Datei mapViewSliderConfig.json, die unter C:\Tomcat\webapps\<WebOffice application>\pub\custom_tools\mapViewSlider zu finden ist, entsprechend der Kartenansichten des betreffenden WebOffice 10.7 SP1 Projektes angepasst werden.

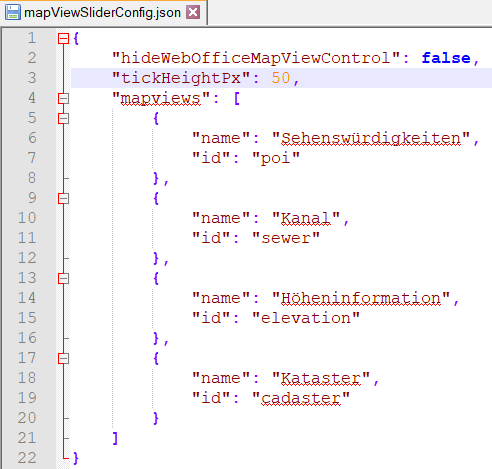

Die Datei mapViewSliderConfig.json muss mit einem Texteditor geöffnet werden. Anschließend müssen unter "mapviews" ein Name für die Kartenansicht unter "name" und die Kennung für externen Aufruf der jeweiligen Kartenansicht unter "id" angegeben werden. Optional kann unter "tickHeightPx" der Abstand zwischen den einzelnen Ticks im Slider angepasst werden.

Hinweis: Werden Änderungen in der Datei mapViewSliderConfig.json vorgenommen, muss vor dem nächsten Aufruf des WebOffice 10.7 SP1 Projektes im WebOffice core client der Browsercache geleert werden, damit die Änderungen wirksam werden. Nähere Informationen zum Leeren des Browsercache finden Sie im Kapitel Browsercache leeren.







(2) Externes GUI Modul

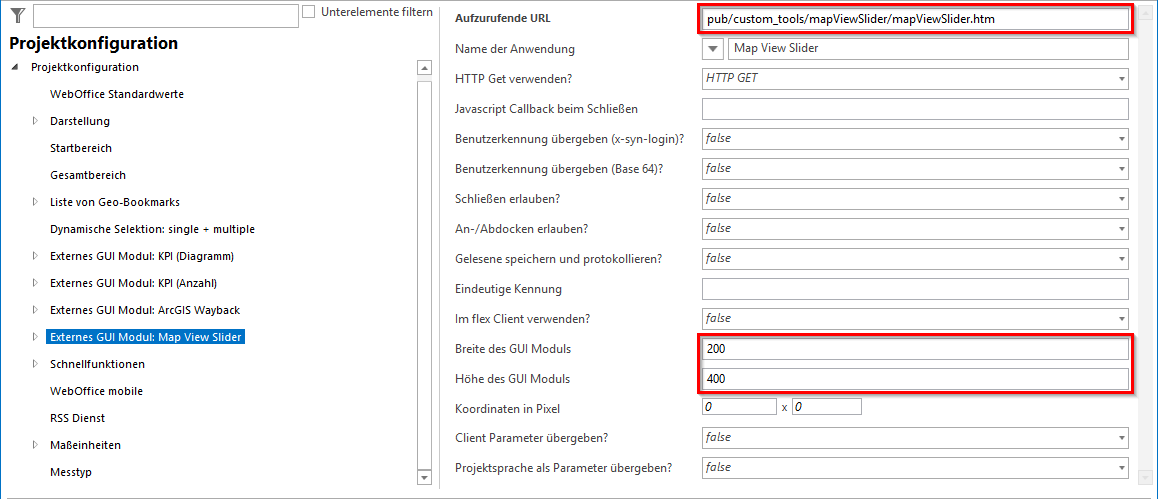

Konfigurieren Sie ein externes GUI Modul mit den folgenden Parametern:

Aufzurufende URL: pub/custom_tools/mapViewSlider/mapViewSlider.htm

Konfigurieren Sie optional die gewünschte Breite und Höhe des GUI Moduls, um festzulegen in welchem Ausmaß das Fenster im client angezeigt werden soll.







(3) Anzeigemodus iFrame

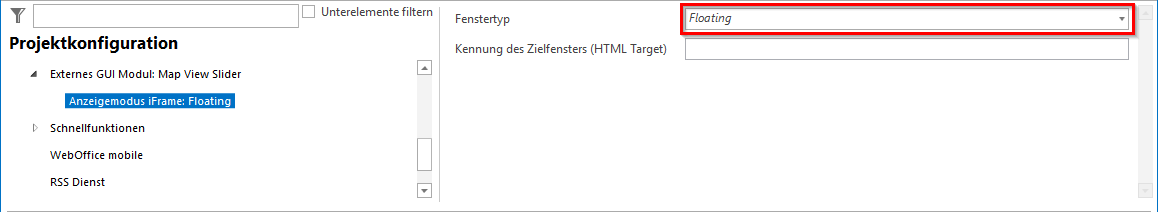

Konfigurieren Sie für das Externe GUI Modul den Anzeigemodus iFrame

Hier können Sie den Fenstertyp festlegen, der entweder

ofreischwebend (Floating)

ooder gedockt

sein kann. Die MapViewSlider Funkion wird dann entweder als eigenes Fenster (Floating) oder unter einem eigenen Reiter im Registerkartenmenü bereitgestellt.











Hinweis: Eine detaillierte Beschreibung zur Konfiguration von externen GUI Modulen finden Sie im Kapitel Externes GUI Modul.
