Navigation:  Kurzanleitungen > Wie konfiguriert man ... > Custom Tools > GWR Integrator

Dieses Custom Tool erlaubt es dem Anwender, neue Adressen in das zentrale GWR Register anzulegen. Nach Klick in die Karte wird ein Grundstück identifiziert und der Schlüssel (KG_GNR) sowie die auf Meter gerundeten Koordinaten im Koordinatensystem des Hauptkartendienstes an den Syn URL Integrator in folgender Form geschickt:

<GSTNR>|X|Y

Hinweis: Über den Parameter projectionid können die Klick-Koordinaten umprojiziert werden.



Die für die Konfiguration des Werkzeuges wichtigen Parameter werden teilweise im Formular des Custom Tools, teilweise in der WebOffice 10.7 SP1 Projektkonfiguration gesetzt. Das Custom Tool befindet sich im Verzeichnis C:\Tomcat\webapps\<WebOffice application>\pub\custom_tools\GWR.



(1) Konfiguration im Werkzeugformular

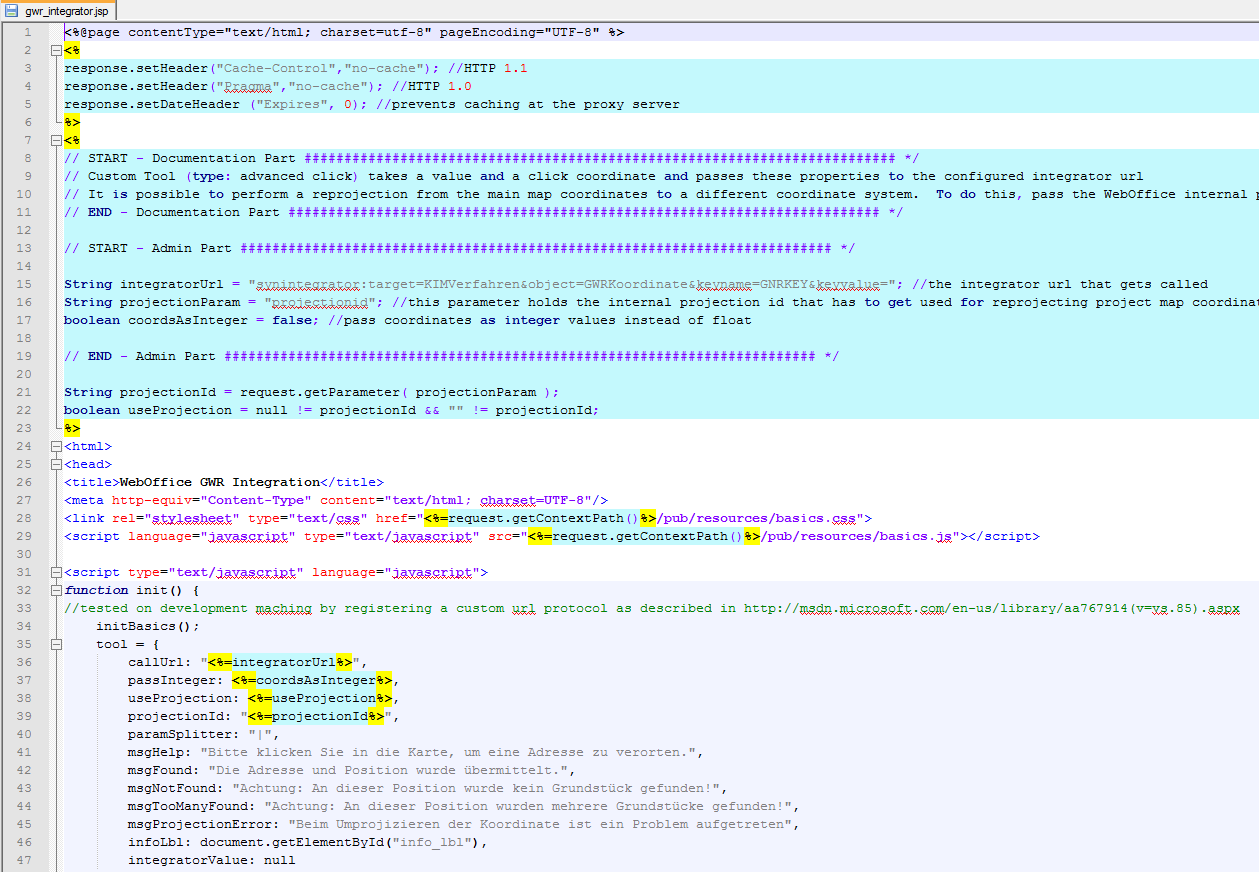

Die folgenden Variablen können im Werkzeugformular (gwr_integrator.jsp) angepasst werden:

•integratorUrl: "synintegrator:target=KIMVerfahren&GSTNR=" … URL an die die vom Custom Tool ermittelten Parameter in der Form <GSTNR>|X|Y übergeben werden

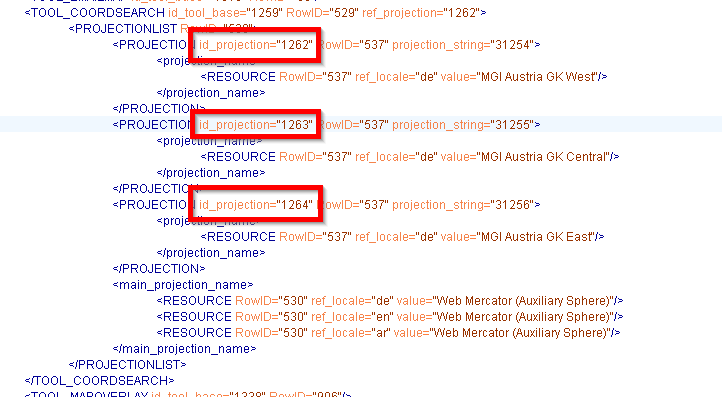

•projectionParam: definiert die interne Projektions-ID des WebOffice-Projektes (im XML)

•coordsAsInteger: false … wenn true, dann werden die Koordinaten als ganzzahlige Werte übergeben

•paramSplitter: "|" … Trennzeichen zwischen den Parameterteilen

•msgHelp: "Bitte klicken Sie in die Karte, um eine Adresse zu verorten." … Hilfetext, der dem User bei Öffnen des Formulars angezeigt wird

•msgFound: "Die Adresse und Position wurde übermittelt." … Informationstext, wenn an der Klickkoordinate genau ein Objekt gefunden und an die angegebene URL geschickt wurde

•msgNotFound: "Achtung: An dieser Position wurde kein Grundstück gefunden!" … Informationstext, wenn an der Klickkoordinate kein Objekt gefunden wurde

•msgTooManyFound: "Achtung: An dieser Position wurden mehrere Grundstück gefunden!" … Informationstext, wenn an der Klickkoordinate mehr als ein Objekt gefunden wurde

•msgPojectionError: "Beim Umprojizieren der Koordinate ist ein Fehler aufgetreten" ... Informationstext, wenn die Koordinaten nicht umprojiziert werden können





(2) Konfiguration im WebOffice 10.7 SP1 Projekt

Das Custom Tool wird im WebOffice 10.7 SP1 Projekt als generisches Werkzeug (mit Click Point) wie folgt konfiguriert.

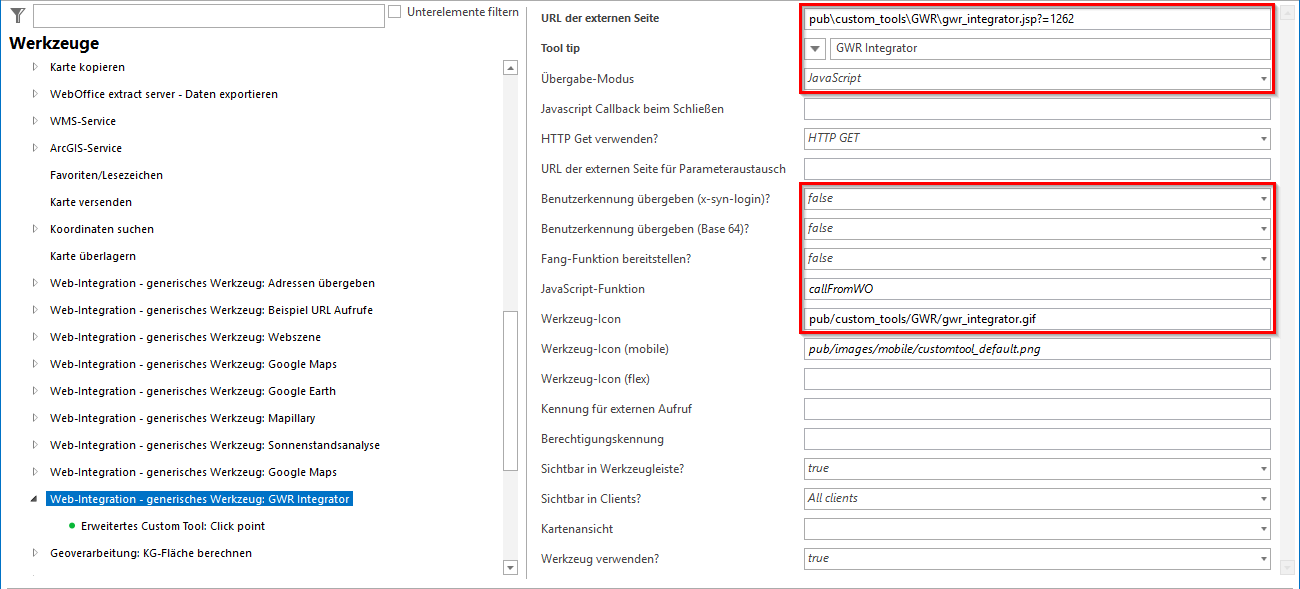

Web-Integration - generisches Werkzeug

•URL der externen Seite: \pub\custom_tools\GWR\gwr_integrator.jsp
über den Parameter projectid kann die interne ID der Projektion aus dem XML übergeben werden

•Tool tip: GWR Integrator

•Übergabe-Modus: JavaScript

•Benutzerkennung übergeben: Nein

•Fang-Funktion bereitstellen: Nein

•JavaScript-Funktion: callFromWO

•Werkzeug-Icon: pub/custom_tools/GWR/gwr_integrator.gif





Hinweis: beim Löschen des Knoten Liste von Projektionen oder einzelner Projektionen in der Konfiguration des Werkzeuges Koordinaten suchen  kann sich die interne ID der Projektion aus dem XML-File verändern und muss dementsprechend unter dem Punkt URL der externen Seite wieder angepasst werden.

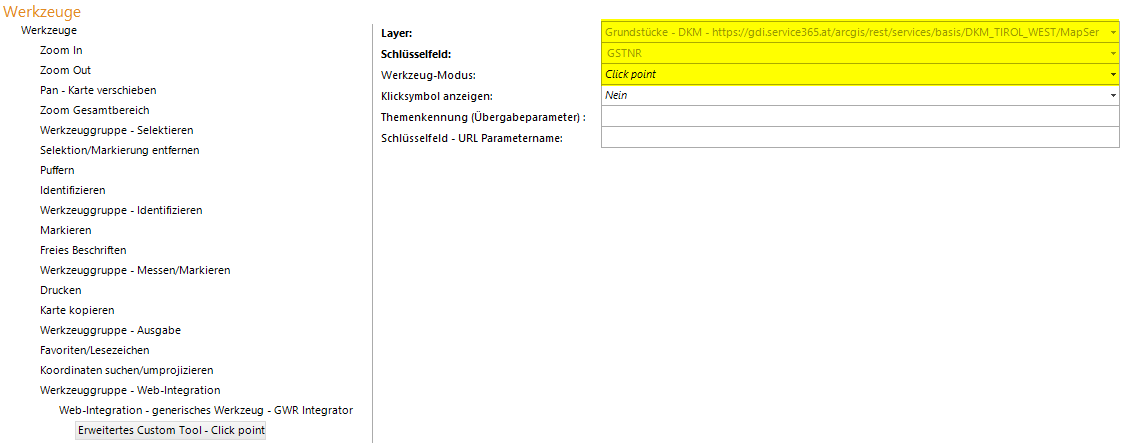

Erweitertes Custom Tool

•Layer: Referenz auf entsprechenden Grundstückslayer

•Schlüsselfeld: Referenz auf das Schlüsselfeld

•Werkzeug-Modus: Click point



(3) GWR-Integrator im Client

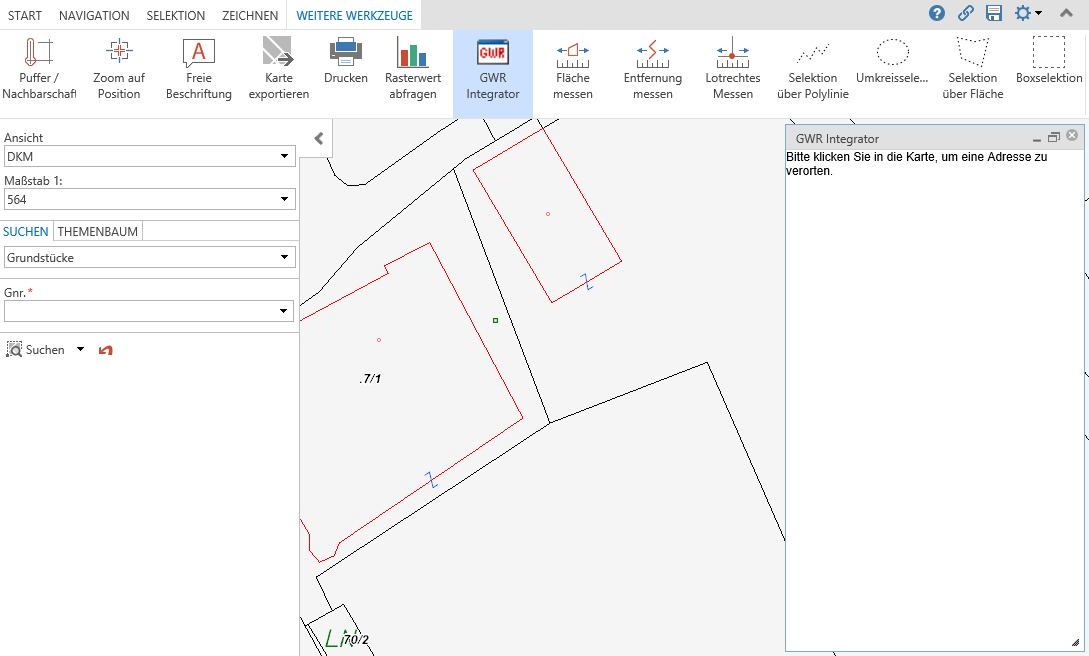

GWR Integrator fordert einen Klick in die Karte:

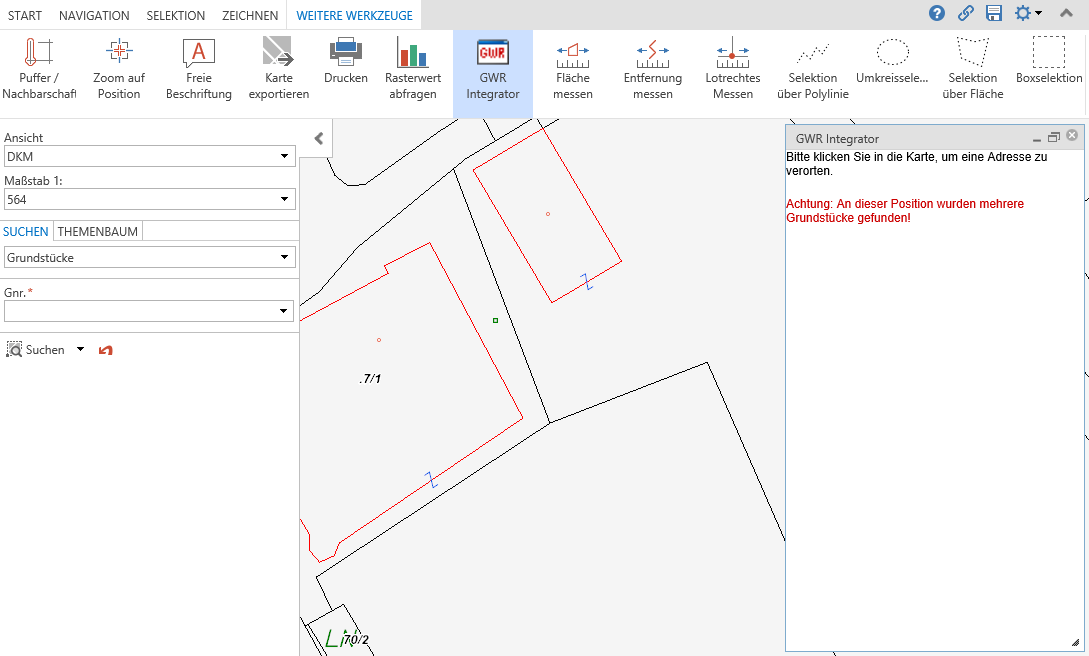

Wenn mehrere Grundstücke gefunden werden, wird der Integrator nicht weiter ausgeführt:

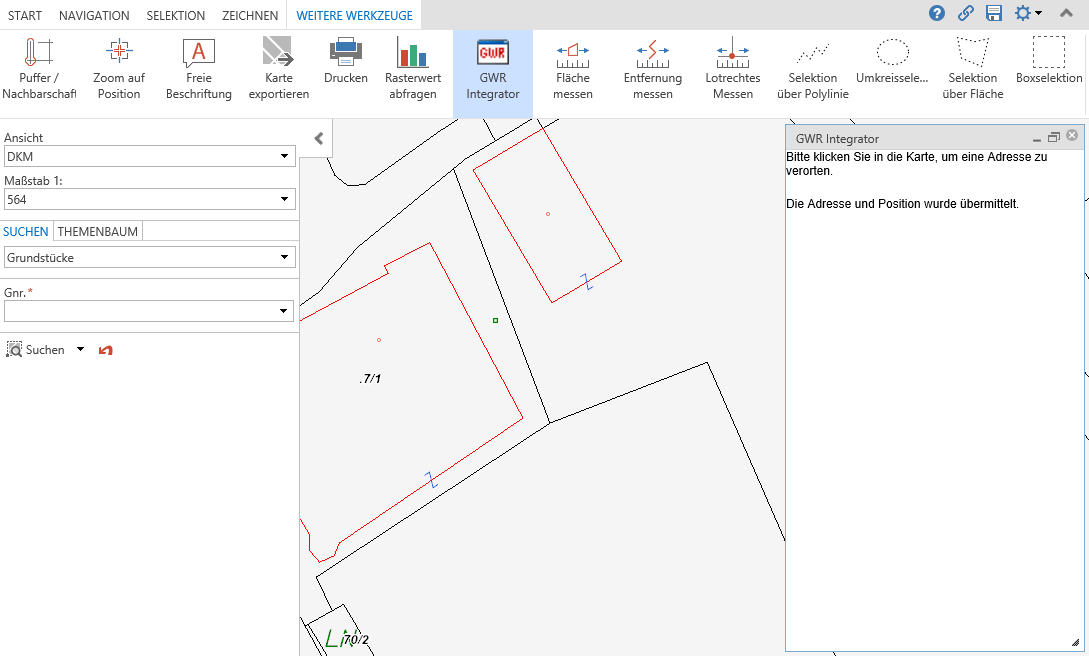

Wenn ein Grundstück gefunden wurde, werden Adresse und Position an den Integrator weitergeleitet.



Hinweis: Nähere Informationen zur Konfiguration von Custom Tools in WebOffice author standalone finden Sie im Kapitel Web-Integration - generisches Werkzeug.
