Measure Distance |

|
Measure Distance |
|
Das Werkzeug Measure Distance ermöglicht das Messen einer Linie in WebOffice map widget bestehend aus 1 bis n Stützpunkte.
Hinweis: Es ist nur möglich Linien zu messen, d.h. keine Flächen oder Punkte.
Hinweis: Es werden keine Fangprofile und kein Punktfang unterstützt.
Hinweis: Es ist grundsätzlich nicht möglich die Darstellung der Messlinie (Farbe, Durchmesser, Pfeilspitzen, Linientyp,…) zu ändern. Allerdings kann man die Schriftgröße des Messtextes im Kartenbild mithilfe der CSS-Datei ..\Tomcat\webapps\<WebOffice Application>\client_mapwidget\Styles\SynServiceClientStyles_user.css individuell anpassen. Geben Sie dort dafür den folgenden Absatz ein und passen Sie die font-size an:
.lblSurface {
font-size: 12px;
}
Speichern Sie anschließend die Datei und leeren Sie den Browsercache (weitere Informationen zum Leeren des Browsercache finden Sie im Kapitel Browsercache leeren).
Eingabeparameter |
Beschreibung |
set as startmode |
Durch die Aktivierung des Parameters wird das Werkzeug initial nach der Aktualisierung des WebOffice map widget aktiviert. |
Unit ID |
Optionaler Parameter UNITID, um eine bestimmte Längeneinheit umrechnen zu lassen (z.B.: METER, KILOMETER, etc.). Hinweis: Standardmäßige Längeneinheit ist Meter, sofern keine Längeneinheiten in der Projektkonfiguration definiert sind bzw. die UNIT ID nicht mitgeschickt wird. |
Spezifiziert die JavaScript Callback Funktion. |

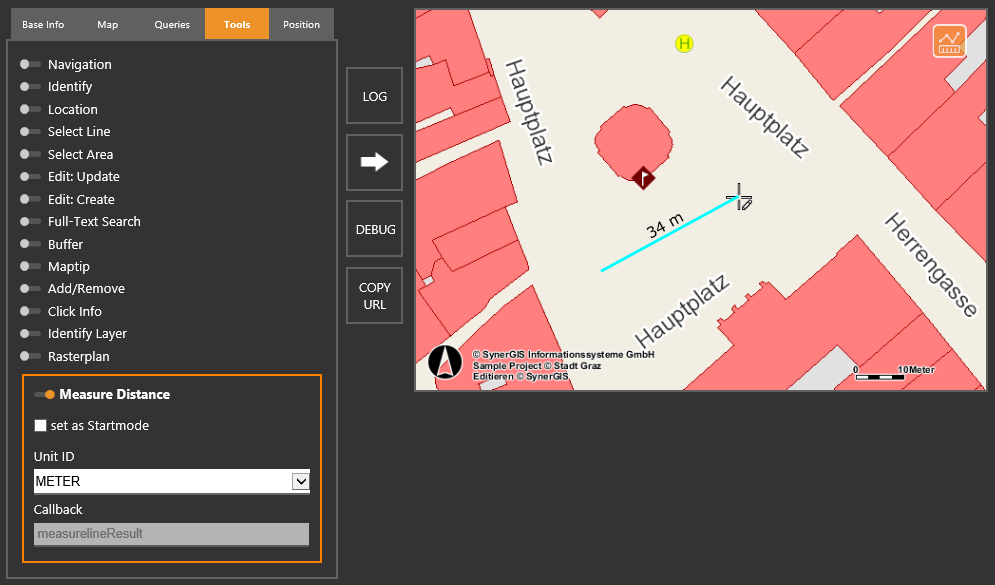

Eingabeparameter - "Measure Distance" im WebOffice map widget Testcontainer
WebOffice map widget Testcontainer - Measure Distance
Hinweis: Das Werkzeug "Distanzmessen" muss konfiguriert sein, damit dieses Tool in WebOffice map widget angezeigt werden kann. Weitere Details zur Konfiguration des Werkzeuges in WebOffice author finden Sie im Kapitel Messen - Distanzbestimmung.
