Übersichtskarte - Darstellungsbereich |

|
Übersichtskarte - Darstellungsbereich |
|
Die Konfiguration des Darstellungsbereiches legt den Kartenbereich der Übersichtskarte fest, der beim Aufruf des Projektes im WebOffice 10.2 SP2 Client zu Beginn angezeigt wird.

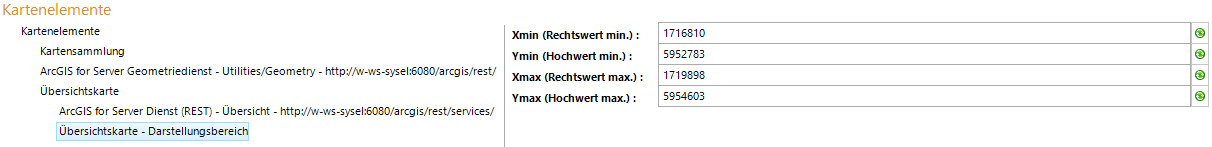

Übersichtskarte - Darstellungsbereich Konfiguration
Eigenschaft |
Beschreibung |
Xmin (Rechtswert min.) |
Minimumwert in geografischen Einheiten. Entspricht dem linken Rand im Kartenfenster. |
Ymin (Hochwert min.) |
Minimumwert in geografischen Einheiten. Entspricht dem unteren Rand im Kartenfenster. |
Xmax (Rechtswert max.) |
Maximalwert in geografischen Einheiten. Entspricht dem rechten Rand im Kartenfenster. |
Ymax (Hochwert max.) |
Maximalwert in geografischen Einheiten. Entspricht dem oberen Rand im Kartenfenster. |
Übersichtskarte - Darstellungsbereich Eigenschaften
Klickt man die Schaltfläche rechts neben den Konfigurationswerten an, öffnet WebOffice author einen Dialog zur Vereinfachung der Konfiguration des Kartenausschnitts. Klicken Sie auf ArcMap Extent, um den aktuellen Kartenausschnitt aus dem aktiven Datenrahmen im ArcMap-Dokument zu übernehmen.

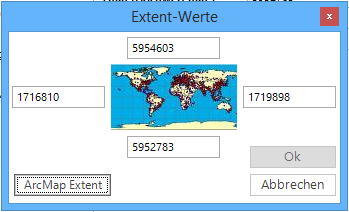

Übernehmen des aktuellen Kartenausschnittes aus ArcMap
