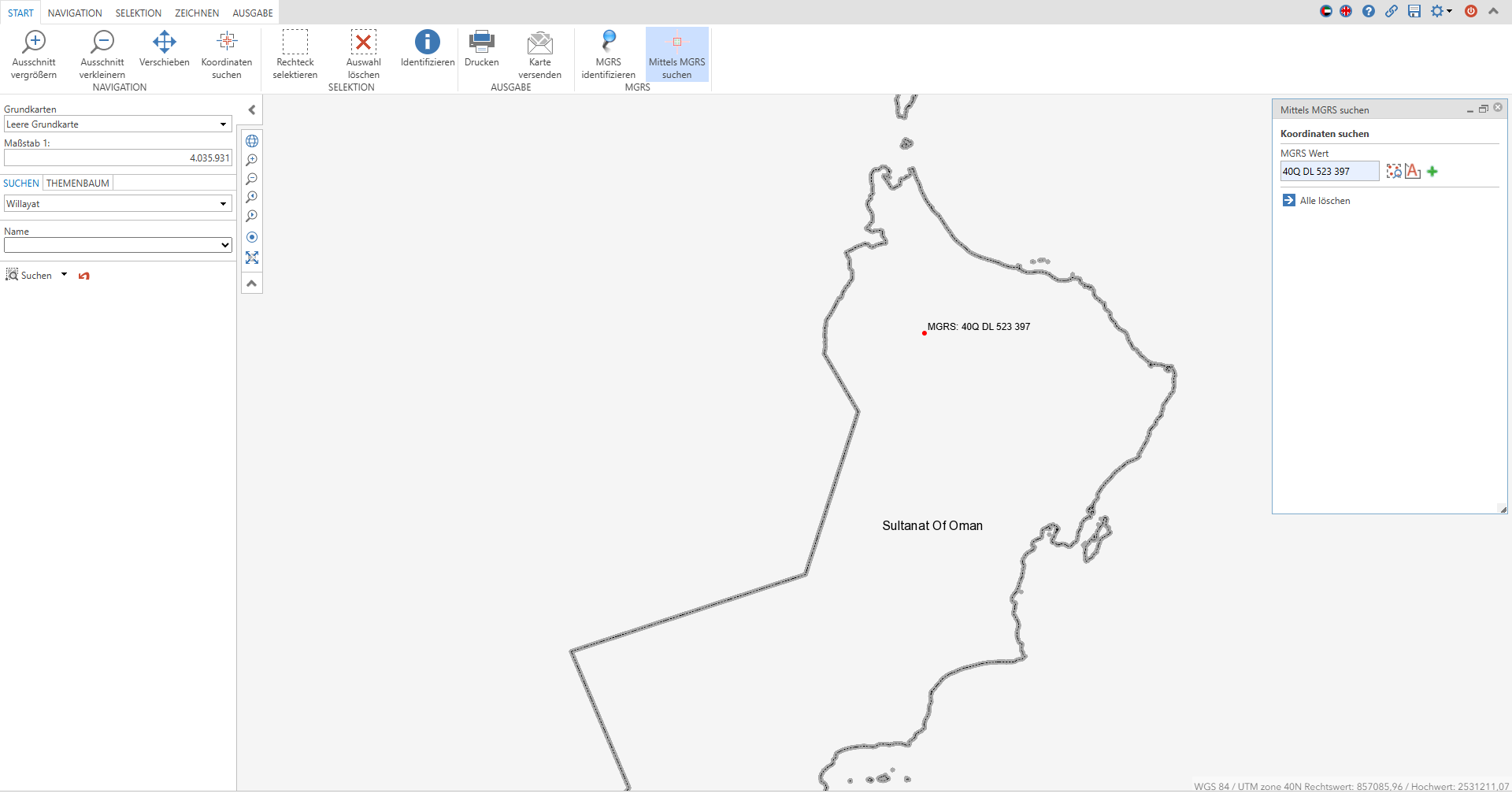

Dieses Custom Tool erlaubt es dem Endanwender Koordinaten im MGRS-Format direkt über ein Eingabefeld einzugeben. Nach der Eingabe werden die Koordinaten automatisch validiert, um sicherzustellen, dass sie dem korrekten MGRS-Format entsprechen. Ist die Eingabe ungültig, erhält der Benutzer eine Benachrichtigung, in der auf das Problem hingewiesen und um Korrektur gebeten wird.



Optional können die eingegebenen und validierten Koordinaten über die Schaltfläche "Beschriften" gespeichert und als Markierung oder Redlining gekennzeichnet werden. Dies ermöglicht die visuelle Darstellung und Dokumentation der Position direkt auf der Karte. Um die festgelegte Position auf der Karte besser zu finden, können Sie mit der Schaltfläche "Zoomen auf" direkt zu den Koordinaten zoomen. Die Zoomstufe entspricht dabei der in der Projektkonfiguration definierten Standard-Skalierung von WebOffice. Es ist auch möglich, nach mehreren MGRS-Koordinaten zu suchen, indem Sie auf die Schaltfläche "Bedingung hinzufügen" klicken.



Eine nützliche Funktion ist die automatische Formatierung der Eingabe gemäß der offiziellen MGRS-Nomenklatur, wie sie auf Wikipedia beschrieben ist. Dies gewährleistet eine einheitliche Darstellung und erleichtert die weitere Verarbeitung der Koordinaten.

Konfigurieren Sie dazu das Custom Tool MGRS_search.htm aus dem Verzeichnis C:\Tomcat\webapps\<WebOffice application>\pub\custom_tools\MGRS wie folgt:

(1) Web-Integration - generisches Werkzeug

Konfigurieren Sie ein generisches Werkzeug aus der Gruppe Web-Integration mit den folgenden Parametern:

•Url der externen Seite: pub/custom_tools/MGRS/MGRS_search.htm

•Werkzeug-Icon: client_core/images/toolcoordsearch_marker.png

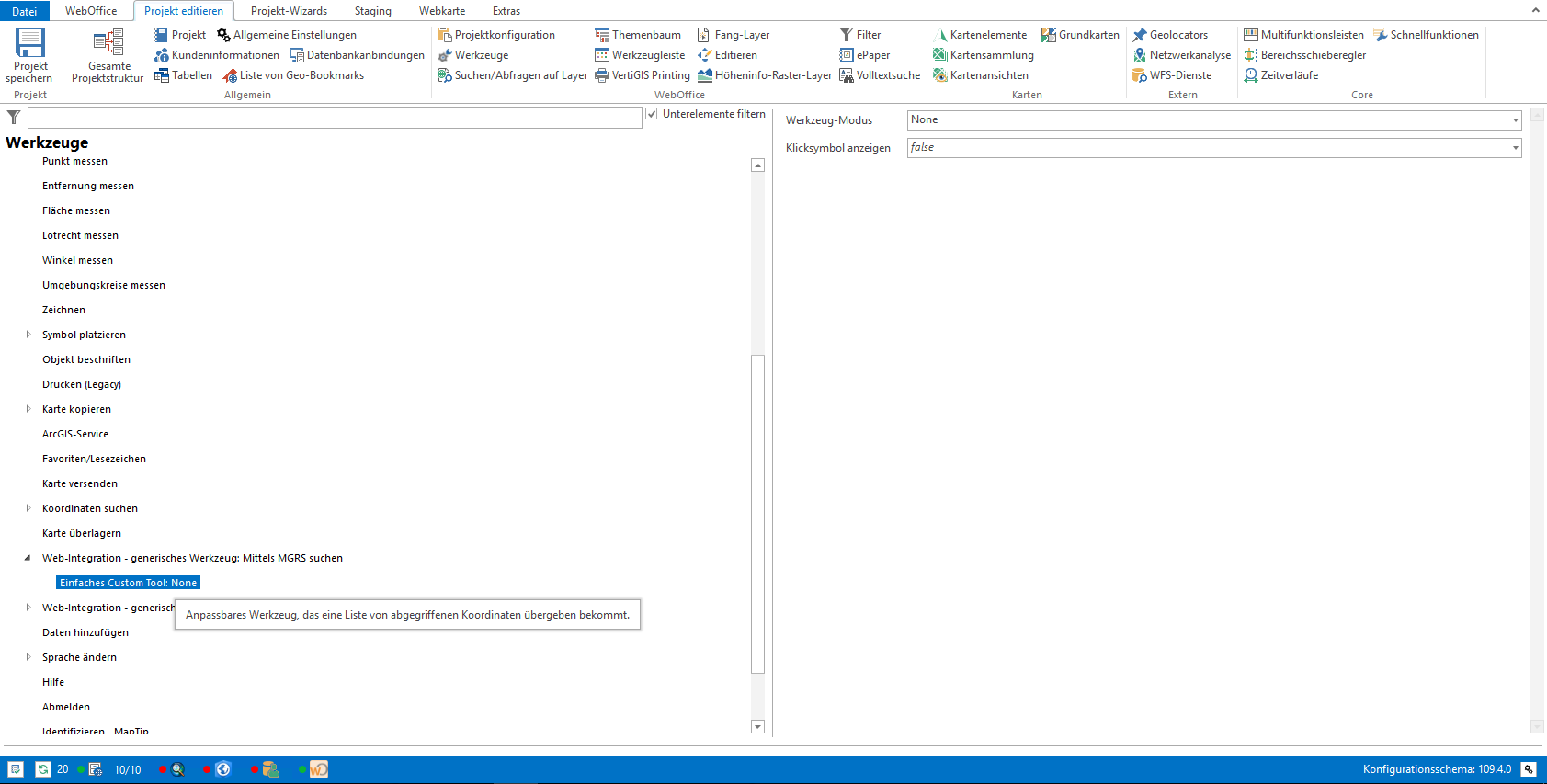

(2) Einfaches Custom Tool

Konfigurieren Sie für das generische Werkzeug ein Einfaches Custom Tool mit dem Werkzeug-Modus auf "None".
