Dieses Custom Tool erlaubt es dem Endanwender durch einen einfachen Klick auf die Karte einen Koordinatenmarker zu setzen. Nach dem Platzieren des Markers werden die entsprechenden Koordinaten automatisch im Tool-Formular angezeigt. Dabei handelt es sich zunächst um geografische Koordinaten im WGS1984-Format (Breitengrad und Längengrad). Zusätzlich erfolgt eine automatische Umwandlung dieser Koordinaten in das MGRS-Format, welches ebenfalls im Tool dargestellt wird.



Optional besteht die Möglichkeit, die gesetzte Koordinate als WebOffice-Markup bzw. Redlining zu beschriften und zu speichern. Dies geschieht über die Schaltfläche "Beschriften". Um die gesetzte Position besser im Kartenbild zu lokalisieren, kann über den Button "Zoomen auf" direkt zur Koordinate gezoomt werden. Die Zoomstufe entspricht dabei der in der Projektkonfiguration definierten Standard-Skalierung von WebOffice.



Für eine komfortable Weiterverwendung der Koordinaten steht zudem die Funktion "Koordinaten kopieren" zur Verfügung, mit der die Koordinaten direkt in die Zwischenablage kopiert werden können. Darüber hinaus kann eine Snap-Layer ausgewählt werden, um den Marker präzise an einem vorhandenen Vertex oder an einem bestehenden Markup auf der Karte zu positionieren und zu beschriften. Diese Funktion ermöglicht eine exakte Platzierung und unterstützt die Benutzerfreundlichkeit bei der Arbeit mit Geodaten.



Konfigurieren Sie dazu das Custom Tool MGRS_identify.htm aus dem Verzeichnis C:\Tomcat\webapps\<WebOffice application>\pub\custom_tools\MGRS wie folgt:

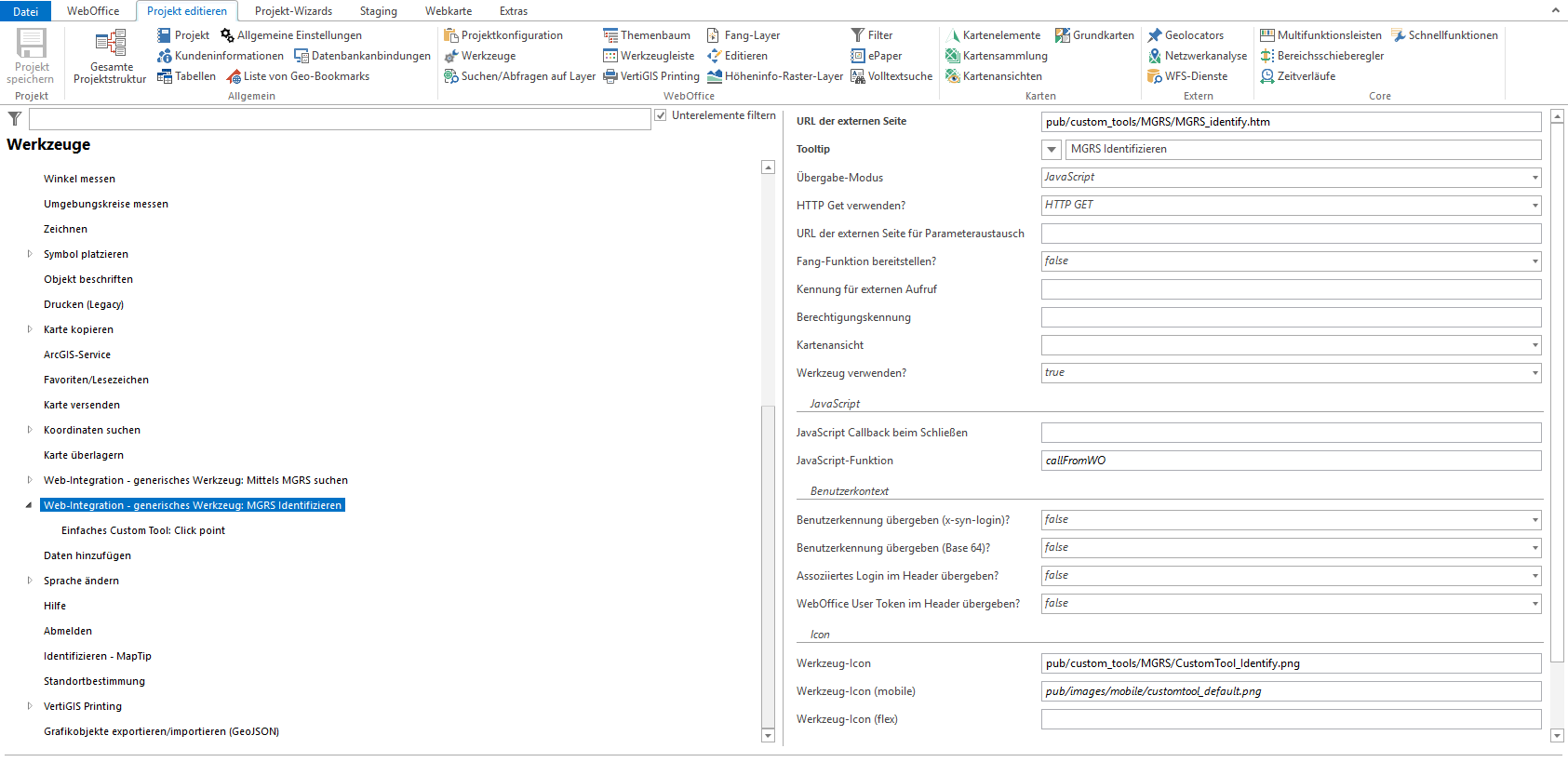

(1) Web-Integration - generisches Werkzeug

Konfigurieren Sie ein generisches Werkzeug aus der Gruppe Web-Integration mit den folgenden Parametern:

•Url der externen Seite: pub/custom_tools/MGRS/MGRS_identify.htm

•Werkzeug-Icon: pub/custom_tools/MGRS/CustomTool_Identify.png

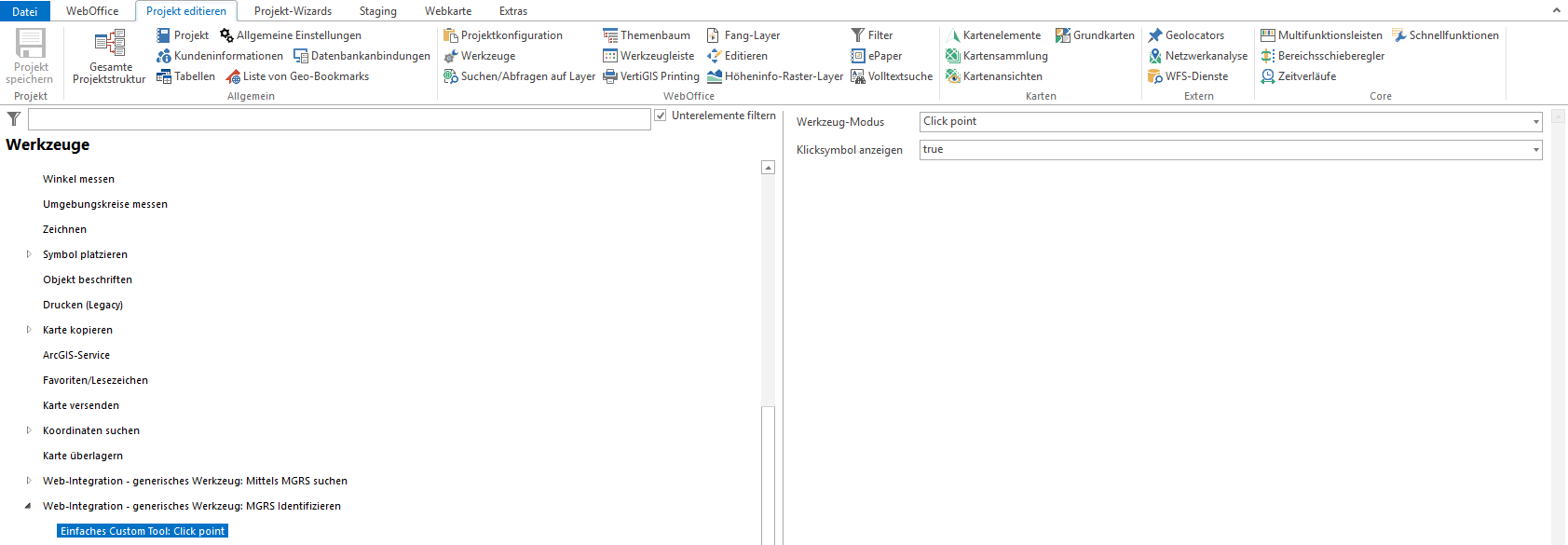

(2) Einfaches Custom Tool

Konfigurieren Sie für das generische Werkzeug ein Einfaches Custom Tool.
