National Capital Cities
Die Features des Layers National Capital Cities werden als Blöcke exportiert. Deshalb ist es wieder erforderlich die Blöcke im Header zu definieren.
National Capital Cities beziehen sich auf dieselbe Feature-Class wie Other Cities und werden deshalb im GIS nach demselben Feld POP_CLASS kategorisiert. Zusätzlich dazu wird das Symbol über das Feld CITY_NAME beschriftet. Das Attribut muss im Block ebenfalls wieder mit berücksichtigt werden.
National Capital Cities - Darstellung der Symbole im GIS
Beschriftung der National Capital Cities im GIS
Im CAD Programm werden daher sechs Blöcke eingerichtet mit den Bezeichnungen NCC_2, NCC_3, NCC_4, NCC_5, NCC_6 und NCC_7. NCC_ wird hier als Prefix verwendet. Die Zahlen 2 bis 7 spiegeln sich in den Werten aus dem GIS Attribut POP_RANK wieder.

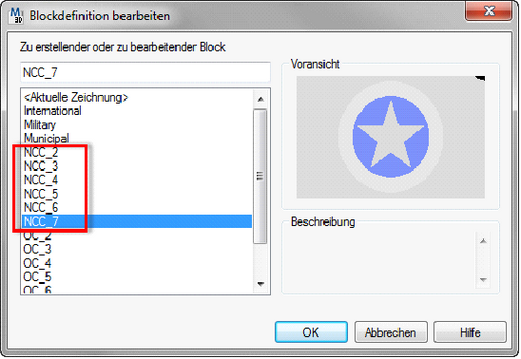

Bezeichnung der Blöcke für National Capital Cities im CAD
Zusätzlich dazu wird für jeden Block das Attribut CITYNAME definiert.

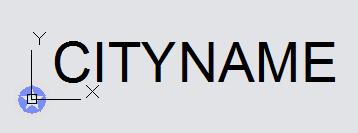

Definition des Attributes CITYNAME pro Block

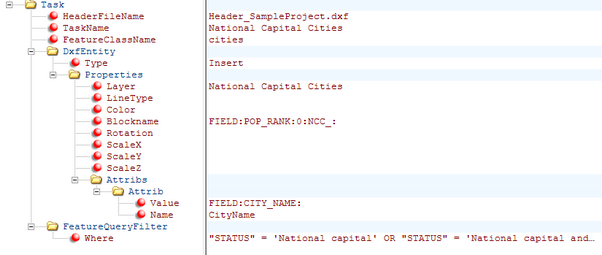

Konfiguration National Capital Cities
•Task
HeaderFileName |
Als Header wird das File Header_SampleProject.dxf angegeben. |
TaskName |
Task-Name bleibt auf der Bezeichnung National Capital Cities. |
FeatureClassName |
Feature-Class-Name bleibt auf der Bezeichnung cities. |
•DxfEntity
Der Typ für National Capital Cities ist wiederum ein INSERT. Der Typ wurde beim Erstellen der Konfiguration schon korrekt erzeugt.
•Properties
Layer |
Der Layer wird als National Capital Cities bezeichnet. |
Blockname |
Die Zuweisung des Blockes erfolgt über das Feld POP_RANK. Dadurch, dass der Block mit einem Prefix im Header definiert wurde, muss dieser auch in der Konfiguration mitgegeben werden. Der Wert für den Blocknamen lautet: FIELD:POP_RANK:0:NCC_:
|
•Attribs | Attrib
Im Abschnitt Attribs/Attrib wird das Attribut City Name definiert.
Value |
Das Attribut wird aus dem Feld CITY_NAME ausgelesen und lautet FIELD:CITY_NAME: |
Name |
Der Name wurde im Header als CityName definiert. |
•FeatureQueryFilter
Am Layer National Capital Cities ist eine Definitionsabfrage eingerichtet. Diese wird in die Where Clause übernommen und lautet: "STATUS" = 'National capital' OR "STATUS" = 'National capital and provincial capital enclave' OR "STATUS" = 'National and provincial capital'
