Country Boundaries
Die Country Boundaries sind im GIS als zweifärbige Linie definiert, bestehend aus einer grauen Linie hinterlegt mit einer weißen etwas dickeren Linie.
Es ist nicht möglich eine Polylinie mit zwei unterschiedlichen Farben und Linienstärken ins CAD zu übernehmen. Deshalb müssen für die Country Boundaries zwei Tasks angelegt werden, einer für die graue Linie, der andere für die weiße Linie.

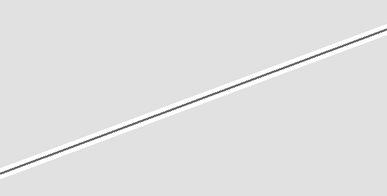

Country Boundaries - Darstellung im GIS
1.Country Boundaries – Line1
Als erstes wird die weiße Linie definiert, da diese im Hintergrund liegen muss um die graue schmälere Linie nicht zu überdecken.

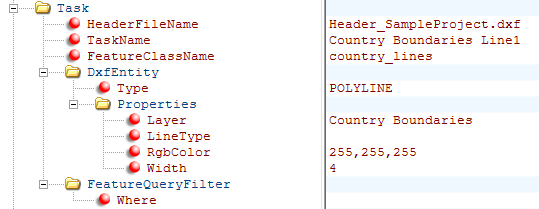

Konfiguration Country Boundaries - Line1
•Task
HeaderFileName |
Als Header wird das Dateien Header_SampleProject.dxf angegeben. |
TaskName |
Der Task-Name für die erste Linie lautet Country Boundaries - Line1. |
FeatureClassName |
country_lines |
•DxfEntity
Die Linien werden als Type POLYLINE exportiert.
•Properties
Layer |
Der Layername lautet Country Boundaries |
RgbColor |
Das Attribut Color wird wieder in RgbColor umbenannt und wird mit den Rgb-Werten 255,225,255 definiert. |
Width |
Das Attribut Width definiert die Breite der Polylinie. Der Wert wird auf 4 gesetzt. |
2.Country Boundaries – Line2
Der Task für die graue Linie wird unter dem Task der weißen Linie eingefügt, damit sichergestellt wird, dass dieser Task nach dem Task der Line1 durchgeführt wird.
Dabei ist es am einfachsten den Task der Country Boundaries – Line 1 mittels Kopieren und Einfügen zu duplizieren und die Werte entsprechend anzupassen.
Achten Sie beim Einfügen des Tasks darauf dass der Task an der richtigen Stelle platziert wird und nicht Bestandteile eines anderen Tasks ist. Unter diesen Umständen würde nichts exportiert werden.

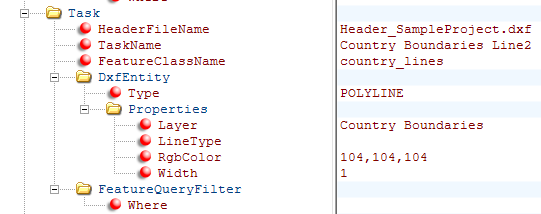

Konfiguration Country Boundaries - Line2
•Anpassungen
Task-Name |
Ändern des Task-Namens von Country Boundaries – Line1 auf Country Boundaries – Line2 |
Layer |
Der Wert des Layers ändert sich nicht, da die Linie auf denselben CAD Layer exportiert werden soll. |
RgbColor |
Die RgbWerte lauten 104,104,104. |
Width |
Die Breite der Linie beträgt den Wet 1. |
