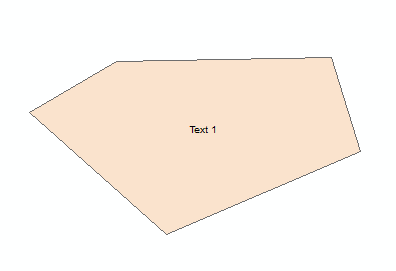

Der CAD-Export von Polygonen mit Attributen ist in Bezug auf die Konfiguration des Headers identisch zum Export von Punkten. Zusätzlich müssen hier aber im GIS die X- und Y-Koordinaten in der Attributtabelle befüllt werden. Dazu ist es günstig die Felder X und Y mit dem Typ Float anzulegen. Im Anschluss können die X- und Y-Koordinaten über Calculate Geometry in der Attributtabelle berechnet werden.

Für die Darstellung der Außenlinie muss diese als eigener Task übergeben werden. Zusätzlich wäre auch eine Schraffur für die Flächenfüllung als Task möglich.

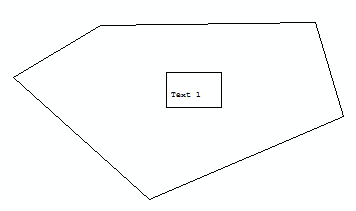

Die Beschreibung der XML ist zum Großteil dem Punktthema zu entnehmen. Einzig die Befehle CoordX und CoordY sind in diesem Beispiel für die Bestimmung der Position des Textes hinzugekommen. Im Ergebnis wird ein Polygon und ein Block mit der Form eines Rechteckes inklusive Text dargestellt.
