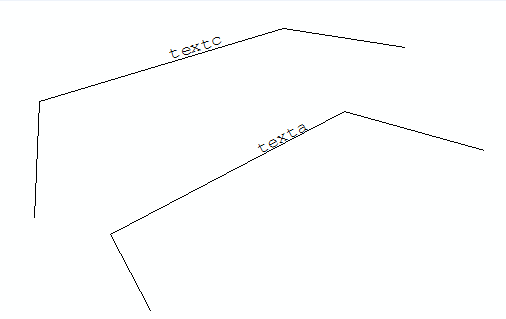

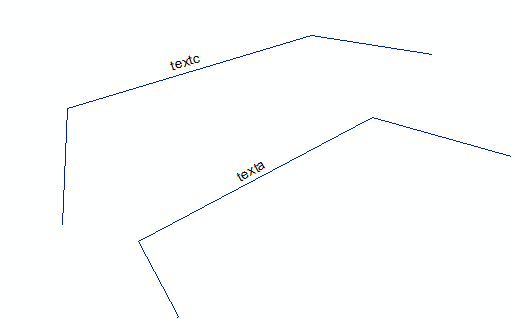

Der Export von Texten, die Linien-Features beschriften, ist über den DxfEntity Typ Text möglich. Sollen zusätzlich die Linien im CAD angezeigt werden, muss ein zweiter Task Polyline definiert werden. Im Header sind keine Blockdefinitionen notwendig. Layer können aber definiert und in der Konfiguration angesprochen werden.

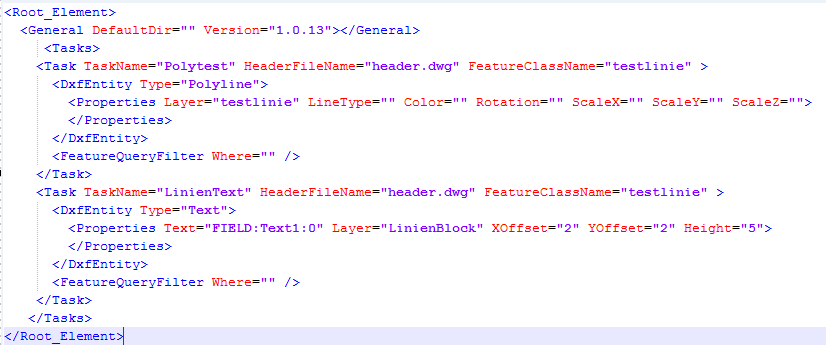

In der Konfiguration wird zusätzlich zur Übergabe der Linien-Feature-Class der Text aus dieser übergeben. Das Textfeld wird in der Konfiguration im Properties Text direkt angesprochen. Falls das Feld leer wäre, würde der Default-Wert 0 zur Linie geschrieben. Die Layer testlinie und LinienBlock werden in diesem Beispiel erstellt, da diese noch nicht im Header definiert wurden. Für den Text wurde ein Versatz von 2 in X und Y Richtung angegeben. Die Größe des Textes wurde auf 5 taxiert. Die Einheit für beide Werte beträgt die in der Header-Datei eingestellten Zeichnungseinheit.
