CAD Export
Eine CAD Exportkonfiguration besteht mindestens aus einer Datei. Je nachdem, wie komplex der Export ist und wie die Struktur im CAD sein soll, können noch sogenannte Header-Dateien definiert werden. Diese enthalten die Definitionen der Layer und Blöcke, die in der Ausgabedatei enthalten sein sollen.
Grundsätzlich können beim CAD Export folgende Typen exportiert werden:
•Polyline
•Text
•Hatch (Schraffur)
•Dimension (Bemassung)
•Insert (Block)
Der Typ Insert steht für einen Block, welcher bei der Übergabe in der XML angesteuert werden kann.
|
Mehrere Beispiele hierzu finden sie in den Kapiteln Erste Schritte - Erstellen einer CAD Konfiguration, Konfigurationsbeispiele und WebOffice export author. |
Für die Bearbeitung der Konfigurationen wird ein XML-Editor mit Syntax-Hervorhebung empfohlen.

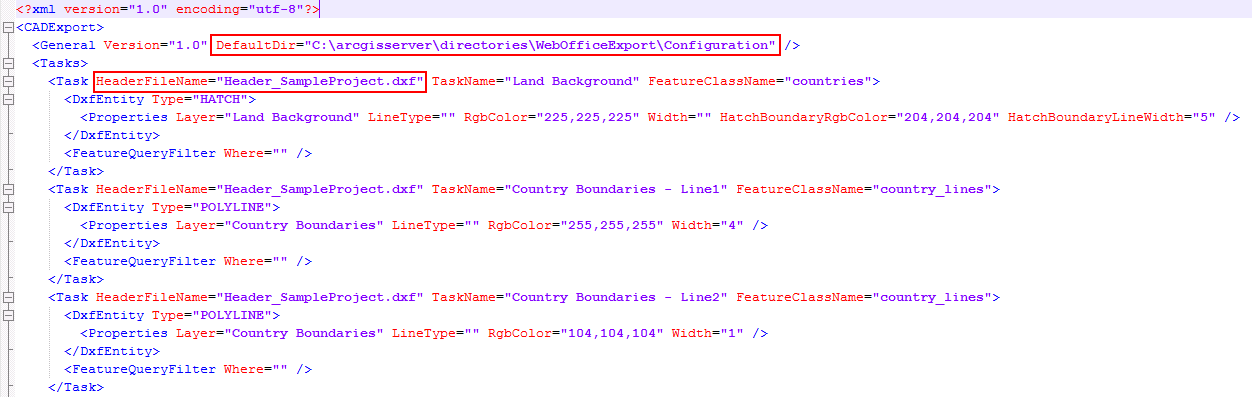

Cad export Konfiguration
Im Tag <General> muss unbedingt das Attribut DefaultDir gewändert werden. In diesem Verzeichnis wird die Header-Datei gesucht.
Um den CAD Export über WebOffice ausführen zu können, müssen die Konfigurationen der CAD Formate die Endung xml aufweisen.
Im WebOffice export author wird die Endung cadexport.config.settings verwendet.
