Migration von bestehenden Layouttemplates nach ArcGIS Pro
Bestehende benutzerdefinierte Druckvorlagen auf Basis der WebOffice Extensions müssen von ArcMap-basierenden (*.layout Dateien) auf ArcGIS Pro-basierende Druckvorlagen (*.pagx Dateien) migriert werden.
|
Die ursprüngliche Nutzung einer Layoutattributtabelle im SOE Legacy Druck ist beim VertiGIS Studio Printing Engine nicht mehr möglich und muss vor der Migration gelöscht werden. Stattdessen kann in der Druckvorlage eine statische Attributtabelle konfiguriert werden. |
|
•Nähere Informationen zur Konfiguration der Vorlage für den Export von statischen Tabellen, finden Sie im Kapitel PAGX-Druckvorlage für Export von statischen Tabellen konfigurieren |
Folgende Schritte sind dabei durchzuführen:
1.Je Layoutdatei (z.B. aus Verzeichnis C:\arcgisserver\directories\WebOfficePlotTemplates) muss eine neue MXD in ArcMap erstellt werden.

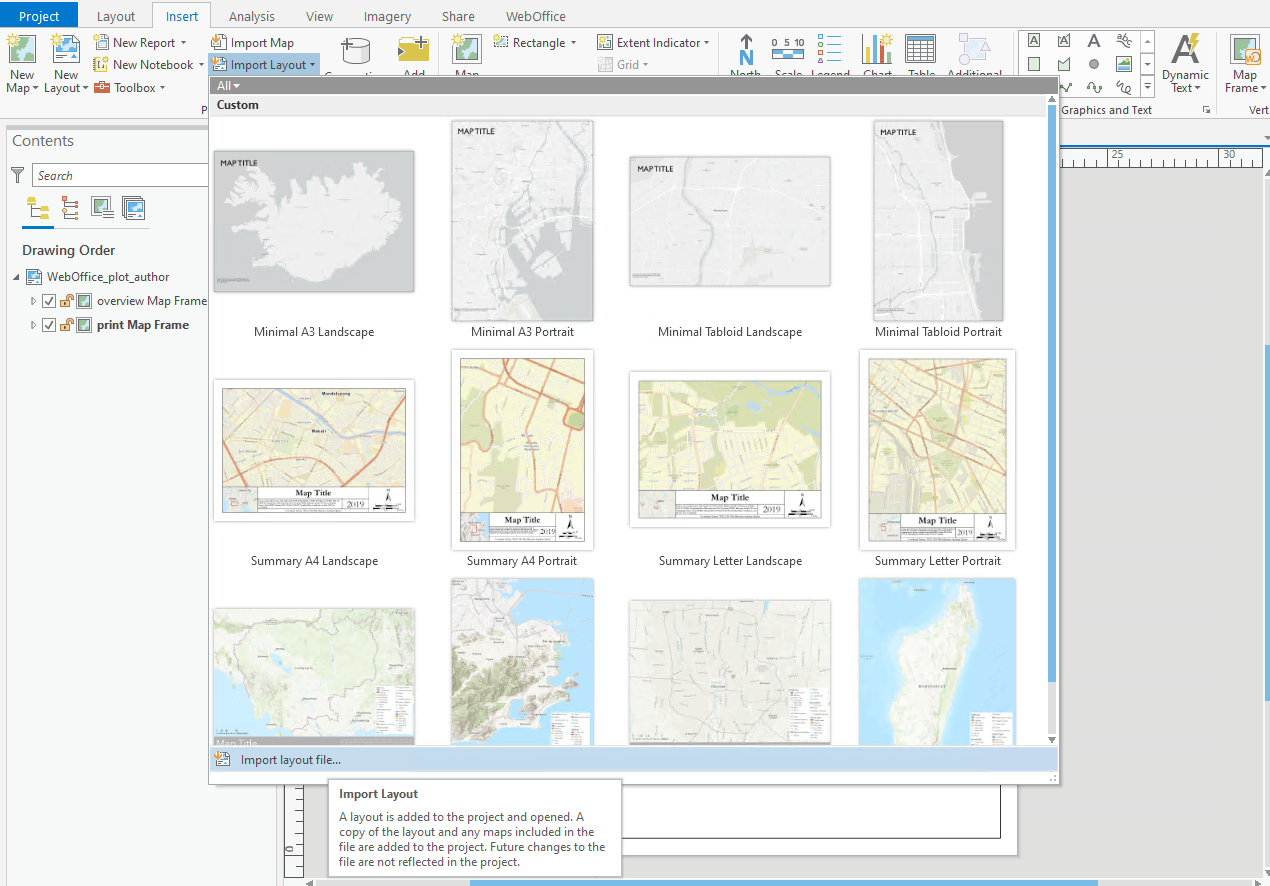

2.Öffnen Sie nun ArcGIS Pro und importieren Sie das Layout von der zuvor gespeicherten MXD mit der Funktion Import Layout File.
Öffnen der Template-MXD in ArcGIS Pro
3.Im nächsten Schritt sind Anpassungen am Template vorzunehmen. Ändern Sie im Themenbaum die Namensbezeichnungen für folgende Elemente (siehe auch Kapitel Datenrahmen):
overview Map Frame --> OVERVIEW

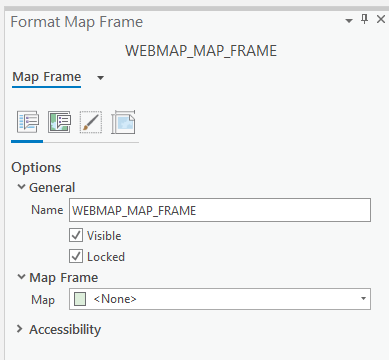

print Map Frame --> WEBMAP_MAP_FRAME

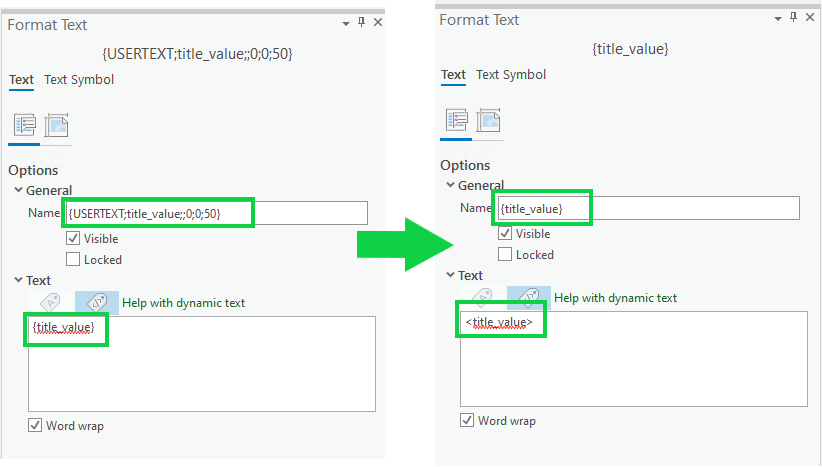

4.Passen Sie nun alle im Themenbaum aufgelisteten Elemente nach folgendem Schema (wie am Screenshot zu sehen) an.
5.Anschließend muss das Template im Themenbaum mittels Rechtsklick ausgewählt und die Option Als Layoutfile speichern ausgewählt werden.

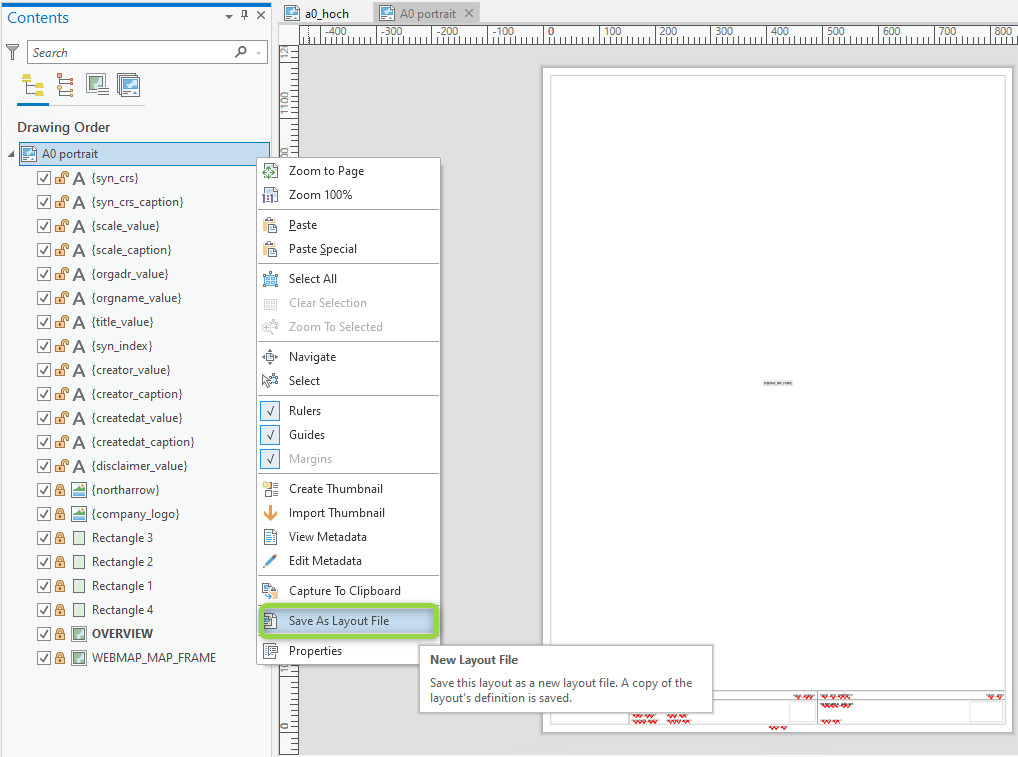

Abspeichern des Layouts
Diese Layoutfiles müssen unter folgendem Pfad abgelegt werden:
C:\arcgisserver\directories\VertiGIS_PrintLayouts
|
Nähere Infos zu Layouts in ArcGIS Pro finden Sie unter https://pro.arcgis.com/de/pro-app/help/layouts/layouts-in-arcgis-pro.htm. |
Mit WebOffice 10.9 SP1 wurden die proprietären Printing Fields aus WebOffice Plotten (Legacy) in das neue VertiGIS Printing überführt.
Einige Felder werden bei VertiGIS Printing direkt im Printing Tool Service (und nicht mehr in WebOffice) mittels ESRI Technologie befüllt. Die unten angeführten Felder werden bei der Konfiguration nicht mehr benötigt, da diese durch ArcGIS Pro Funktionen ersetzt werden.
Die bisher verwendeten Funktionsfelder syn_scalebar_nms und syn_scalebar_web werden durch eine ArcGIS Pro Scale bar vom Typ Scale Line ersetzt.

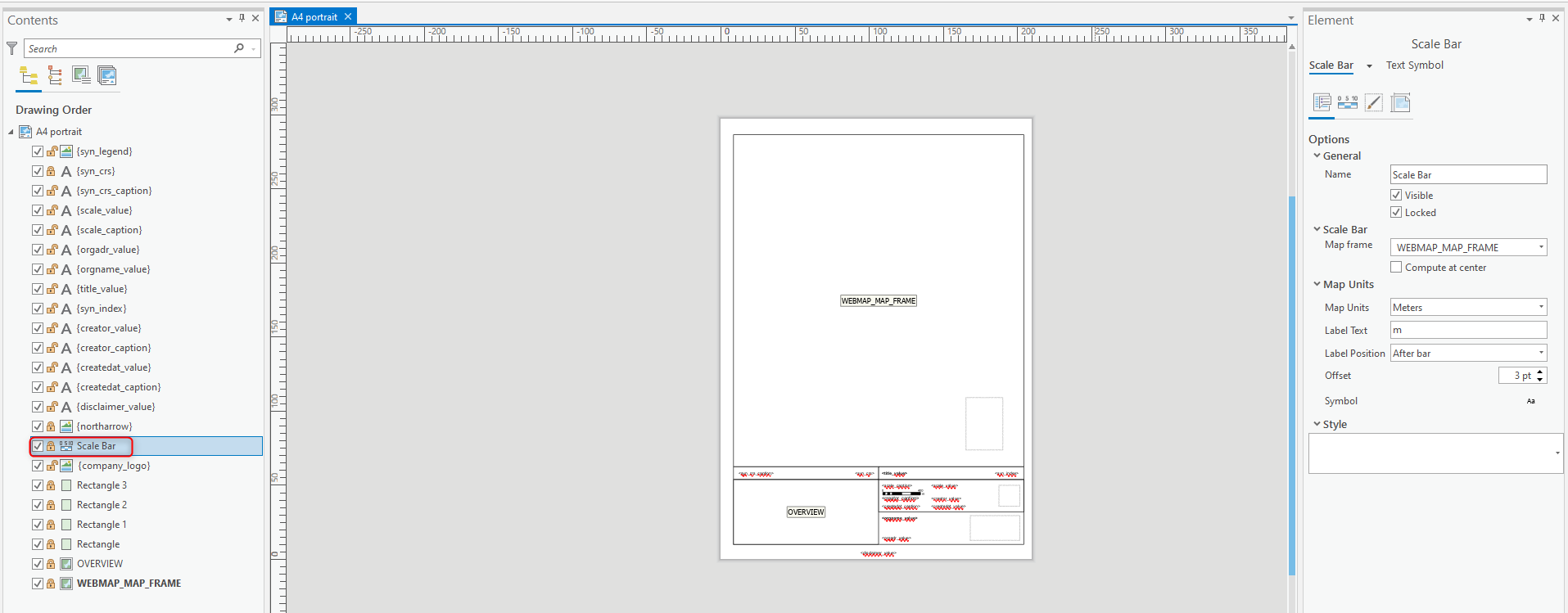

Druckvorlage mit ArcGIS Pro Scale bar

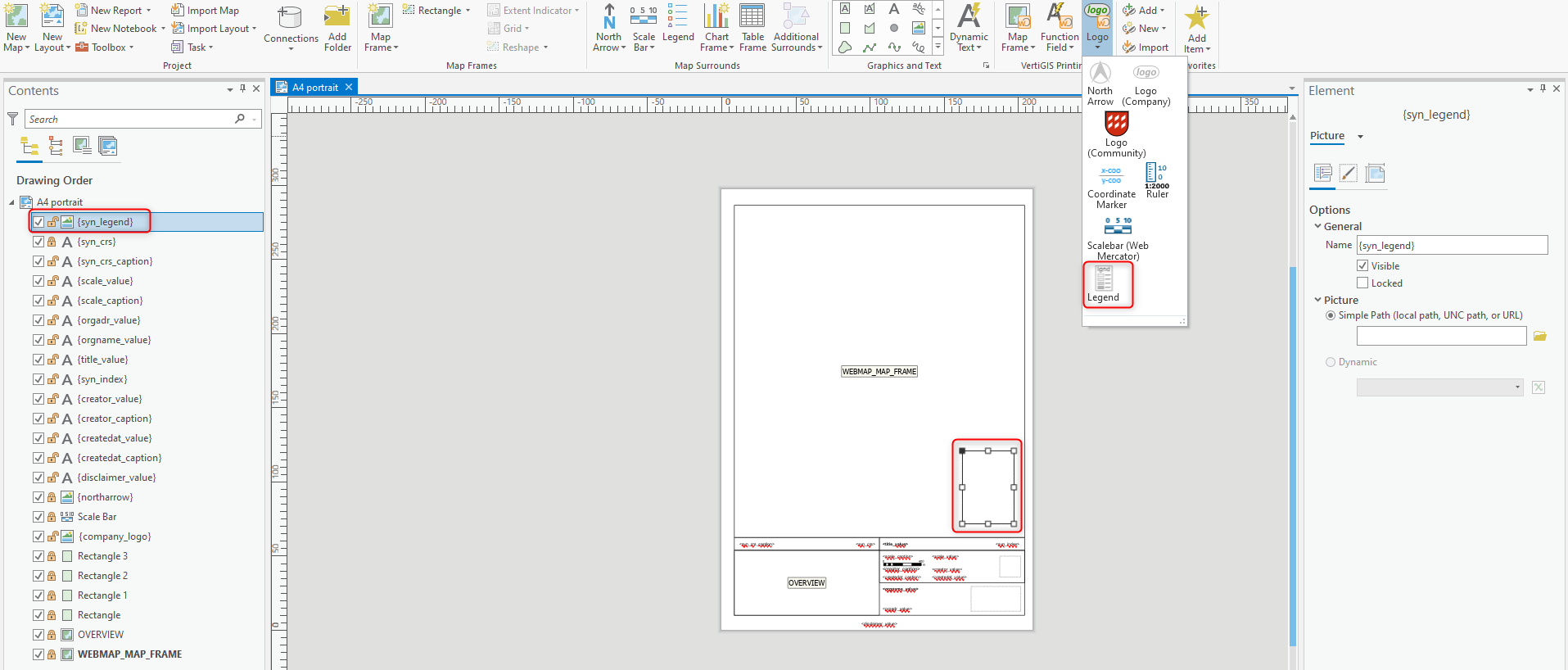

Die Funktionsfelder syn_dyn_legend werden durch eine ArcGIS Pro Legend mit Bezug auf den WEB_MAP_FRAME ersetzt.
Ab WebOffice 10.9 SP1 kann eine Legende über das VertiGIS Printing Add-In im WebOffice Author Standalone hinzugefügt werden. Damit kann diese Legende als statische Grafik auf die bestehende Druckvorlage hinzugefügt werden.
