Das WebOffice Installationspaket beinhaltet eine Vielzahl an vordefinierten Layouts in allen Standard-Papierformaten (A4, A3, A2, A1, A0) im Hoch- und Querformat.



Wenn Sie ein neues Layout erstellen möchten, empfiehlt es sich, eine bereits bestehende Layoutdatei (.pagx) zu kopieren und diese entsprechend Ihren Anforderungen anzupassen. Der Vorteil dieser Vorgehensweise ist, dass Datenrahmen, Logo- und Funktionsfelder bereits passend für das gewählte Papierformat ausgerichtet sind.



Um eine Layoutvorlage zu bearbeiten, gehen Sie wie folgt vor:

1.Öffnen Sie ArcGIS Pro und wechseln Sie in die Layoutansicht (z.B. über Neuen Tab hinzufügen, neues Layout)

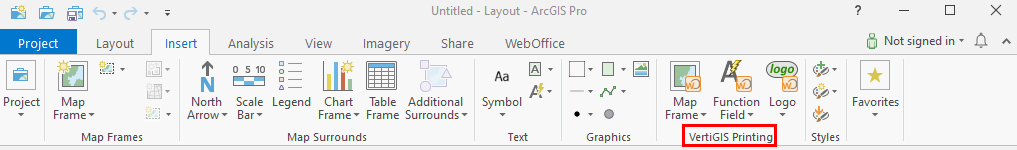

2.In der Registerkarte Einfügen sollte die Werkzeugleiste VertiGIS Printing Layout Designer verfügbar sein

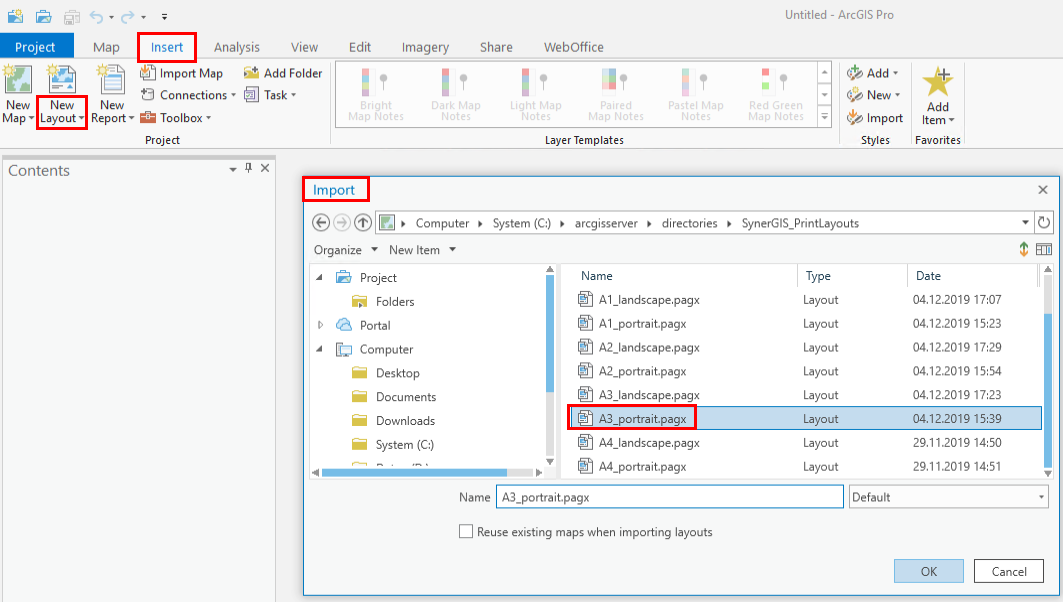

3.Öffnen Sie eine bestehende .pagx-Datei

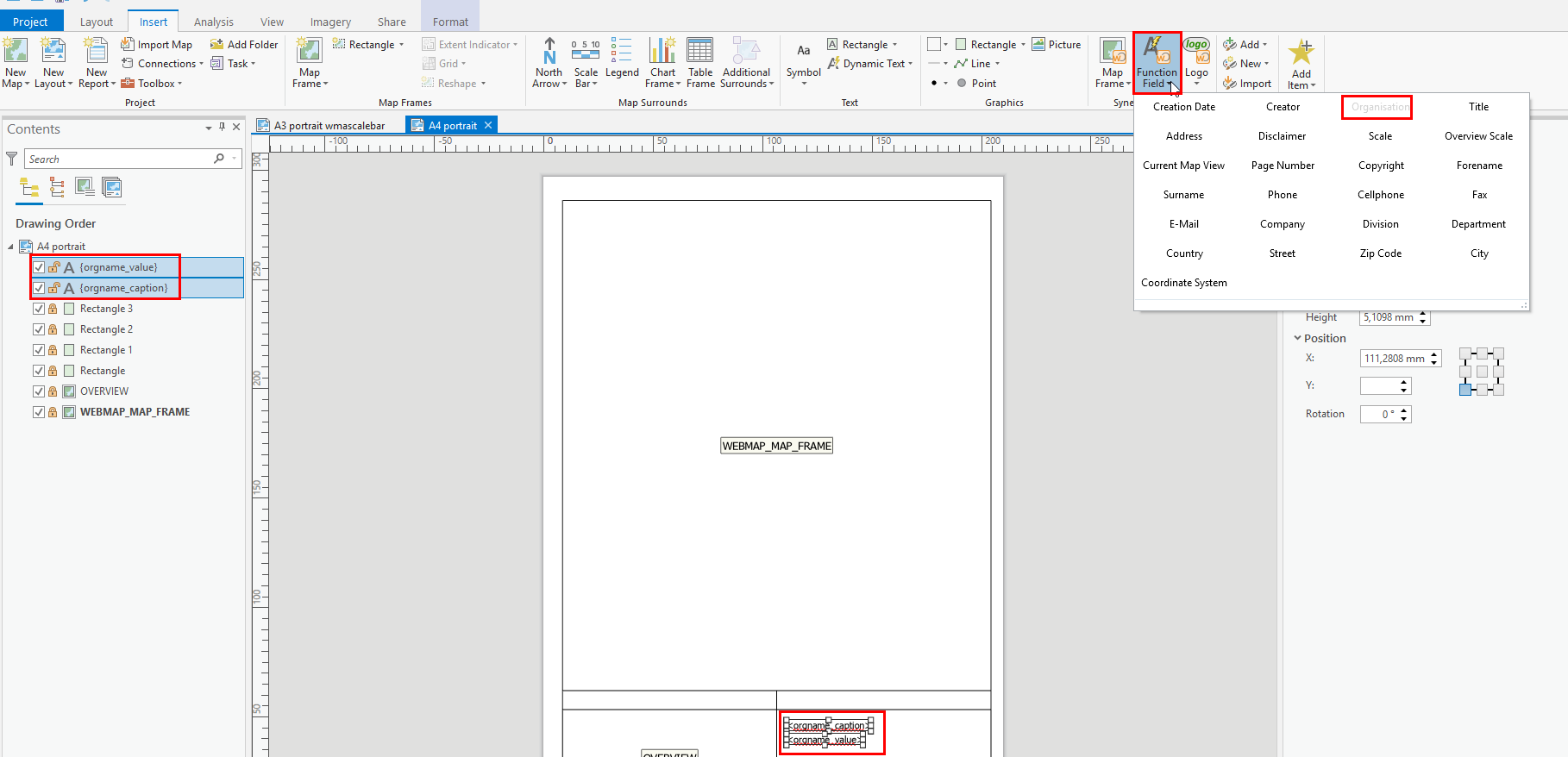

4.Passen Sie das Layout wie gewünscht an. Platzieren Sie Layoutelemente und passen Sie z.B. Textgröße, Farbe oder Typ an.

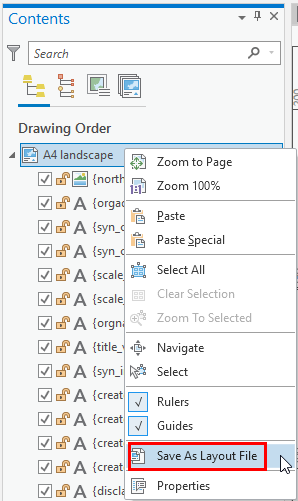

5.Speichern Sie die Layoutdatei (.pagx-Datei)
