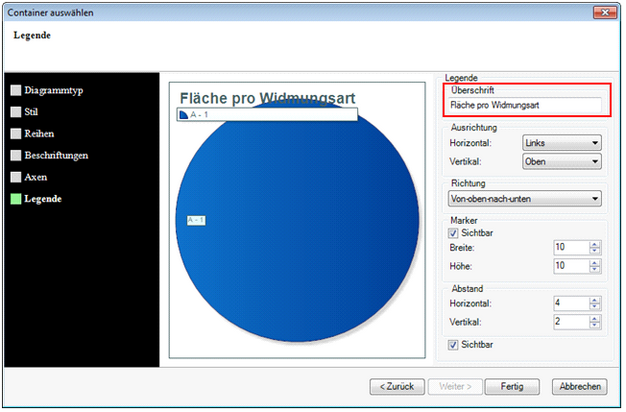

Im letzten Schritt werden die Einstellungen für die Legende vorgenommen, wie z.B. Überschrift, Ausrichtung, Marker, Höhe.

In diesem Beispiel wird nur die Überschrift definiert. Die restlichen Einstellungen bleiben vorerst die Standardeinstellungen.

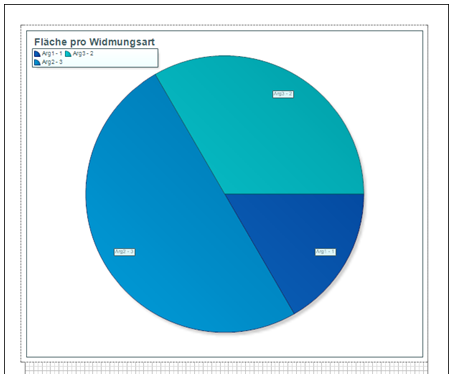

Nachdem alle Schritte des Diagrammwizards abgehandelt wurden, kann der Dialog mittels Fertig geschlossen werden. Gleichzeitig wird das Diagramm eingefügt.

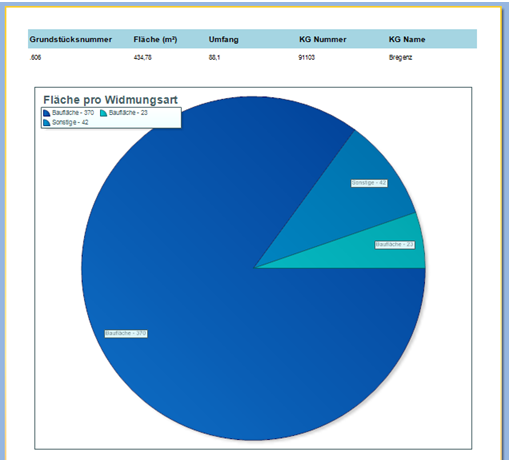

Ein Blick in die Vorschau zeigt wie die Teilflächen des aktuell selektierten Grundstückes im Diagramm dargestellt werden.

Das Grundstück mit der Grundstücksnummer .606 setzt sich aus drei Teilflächen zusammen. Zwei Teilflächen sind Bauflächen und die dritte Teilfläche ist eine Sonstige Fläche.

Das Diagramm stellt jede Teilfläche separat dar. Identische Kategorien sollen aber zusammengefasst werden.
