Dynamische Übersichtskarte

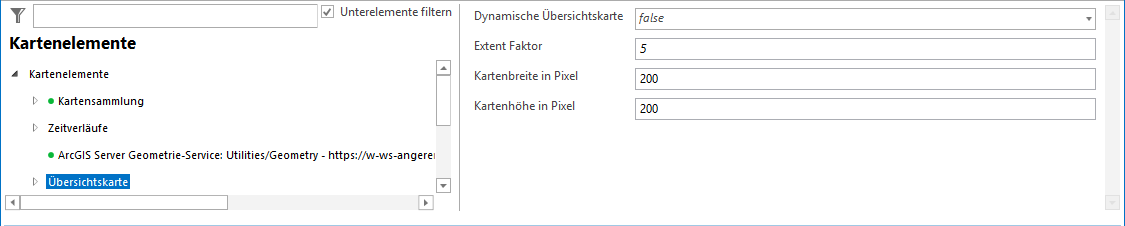

Es ist möglich, eine dynamische Übersichtskarte zu konfigurieren. In diesem Fall wird die Übersichtskarte abhängig vom Bereich des Hauptkartenfensters und einem konfigurierbaren Faktor dargestellt. Bei einer Zoom-Operation in der Hauptkarte zoomt auch die Übersichtskarte mit.

Extent Faktor

Legt die Vergrößerungsstufe fest, als Standardwert ist 5 gesetzt.

Kartenbreite in Pixel

Legt die Breite der Übersichtskarte in Pixeln fest. Als Standardwert ist der Wert 200 gesetzt

Kartenhöhe in Pixel

Legt die Höhe der Übersichtskarte in Pixeln fest. Als Standardwert ist der Wert 200 gesetzt.

•Wenn die Maßstabsbereiche der Layer des Kartendienstes konfiguriert sind, werden in der Übersichtskarte nur diejenigen Layer angezeigt, die im Maßstab der Übersichtskarten sichtbar sind.

•Einstellungen für die Übersichtskarte (Extent etc.) am Ausdruck können auch direkt in der SynPlotService.mxd am Datenrahmen overview vorgenommen werden.

Siehe Kapitel Hauptkartenfeld für Informationen über den Einsatz der Übersichtskarte im WebOffice core Client.
