Verwenden Sie das Konfigurationselement Nordpfeil zur Konfiguration des auf der Karte verwendeten Nordpfeils.

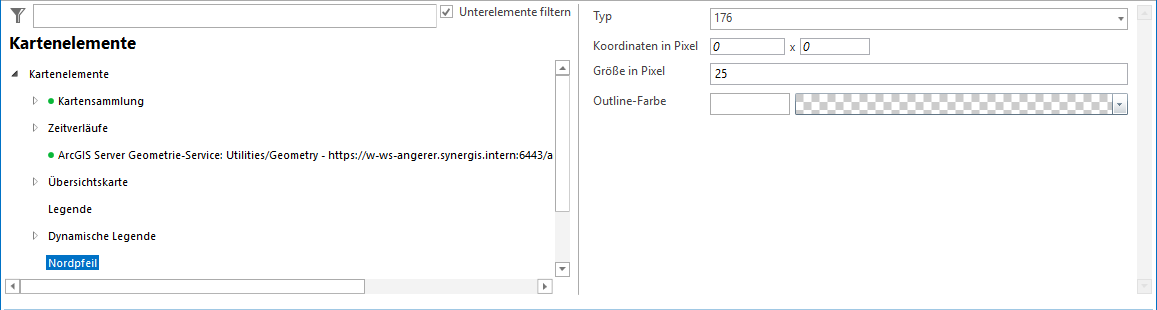

Konfiguration Nordpfeil

Konfiguration Nordpfeil



Eigenschaft

Beschreibung

Typ

Typ des Nordpfeils gemäß des ESRI North Standard Fonts, Unterscheidung nach Unicode-Nummerierung des Fonts.

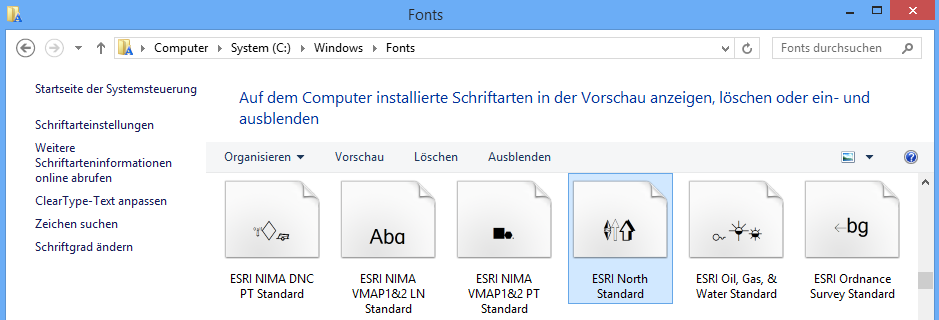

ESRI North Standard Font

ESRI North Standard Font

Koordinaten in Pixel

Koordinaten des Nordpfeils in Pixel, Koordinatenursprung (0 0) ist links unten in der Hauptkartenanzeige.

Größe in Pixel

Größe des Nordpfeils in Pixel.

Outline-Farbe

Hintergrundfarbe des Nordpfeils.

Eigenschaften Nordpfeil



icon_comment

Um einen Nordpfeil drucken zu können, muss im ArcMap Layout ein Nordpfeil-Element hinzugefügt werden.

icon_cross-reference

Nähere Informationen zur Auswirkung des Nordpfeils im WebOffice core Client finden Sie im Kapitel Hauptkartenanzeige.
