Druckvorlagen bearbeiten
Dieses Kurzanleitungskapitel zeigt die Bearbeitung einer Druckvorlage, welche nach Ihren Wünschen angepasst werden kann.
Öffnen der WebOffice_plot_author.mxd
Zuerst öffnen Sie WebOffice_plot_author.mxd aus dem Verzeichnis <ArcGIS Server location>\directories\WebOfficePlotTemplates.
|
•Bearbeiten Sie Druckvorlagen in der WebOffice_plot_author.mxd, da es sonst zu Problemen mit dem overview Bereich kommen kann. •Überprüfen Sie, ob der Datenrahmen print aktiviert ist. Falls nicht, aktivieren Sie diesen. •Überprüfen Sie, ob die Ansicht Layout-Ansicht in ArcMap gesetzt ist. Falls nicht, wechseln Sie zu dieser Ansicht, ansonsten ist keine Bearbeitung der Druckvorlage möglich. |
|
Bei Druckproblemen beachten Sie bitte die Kapiteln Problem bei vorhandener Attributtabelle in MXD und Probleme im Zusammenhang mit WebOffice extensions. |
Als nächsten Schritt wählen Sie eine Druckvorlage mit dem WebOffice plot author aus, welche Sie dann bearbeiten möchten.

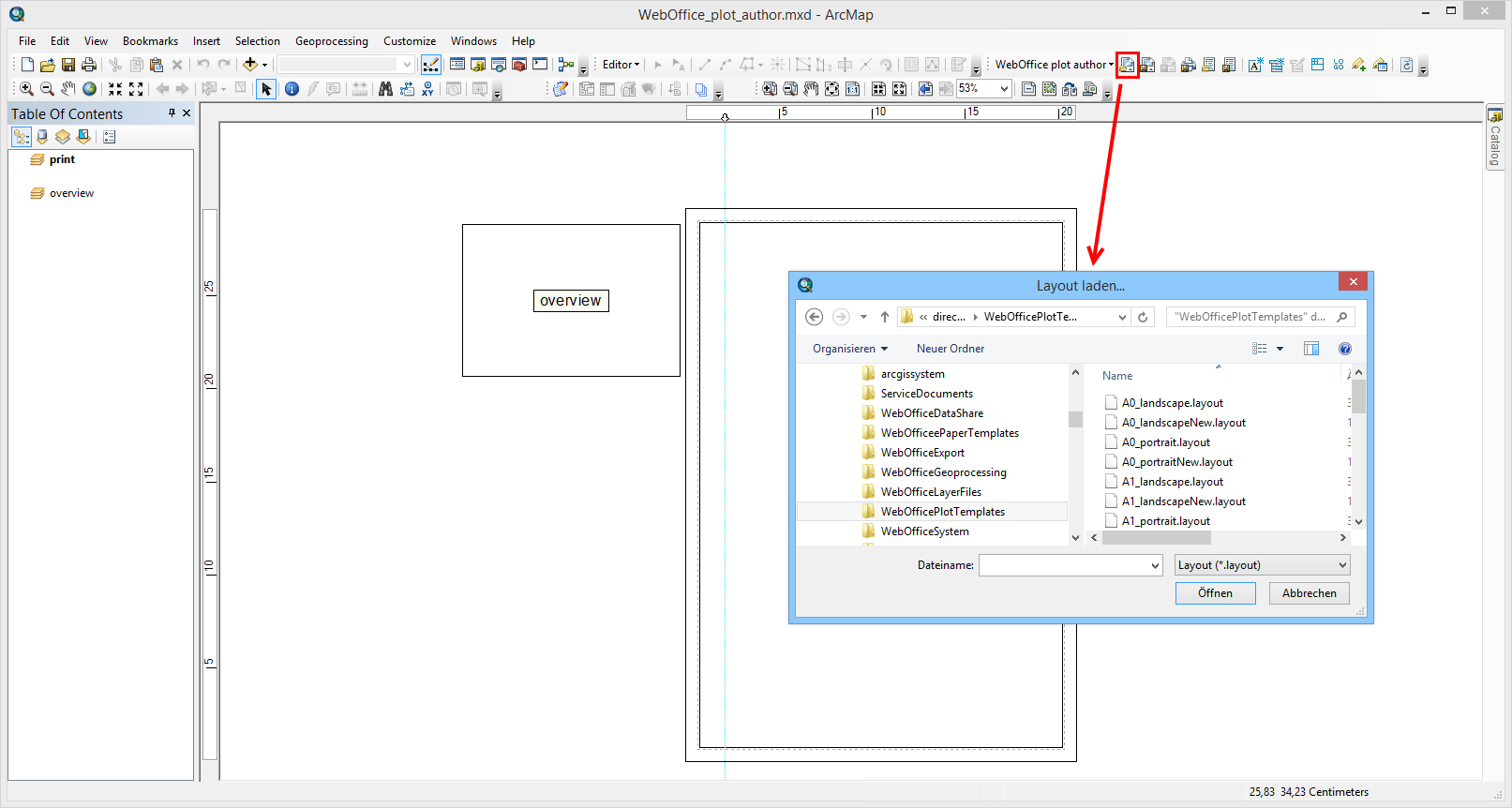

Öffnen der WebOffice_plot_author.mxd mit aktiviertem Datenrahmen "print" und der Ansicht "Layout-Ansicht" mit Einfügen einer Druckvorlage
Passen Sie nun die Druckvorlage nach Ihren Bedürfnissen an und speichern die .layout Datei ab.
|
Gegebenenfalls müssen Sie die Ressourcen im SynAdmin neu laden, damit neue oder geänderte Druckvorlagen vorhanden sind. |
Vorbereitung einer Druckvorlage für die Sachdatenübergabe via WebOffice URL Call Schnittstelle
Um im Ausdruck Sachdaten anzeigen zu können, welche mittels WebOffice URL Call Schnittstelle übergeben werden, muss zuerst ein entsprechendes Template angelegt werden.
Zur Sachdatenübergabe ist mindestens ein Textfeldpaar erforderlich. Die Felder müssen ct1 und. cd1 genannt werden. Weitere Textfeldpaare können, wie auch bei den URL-Parametern beschrieben mit einer höheren Ziffer hinzugefügt werden.

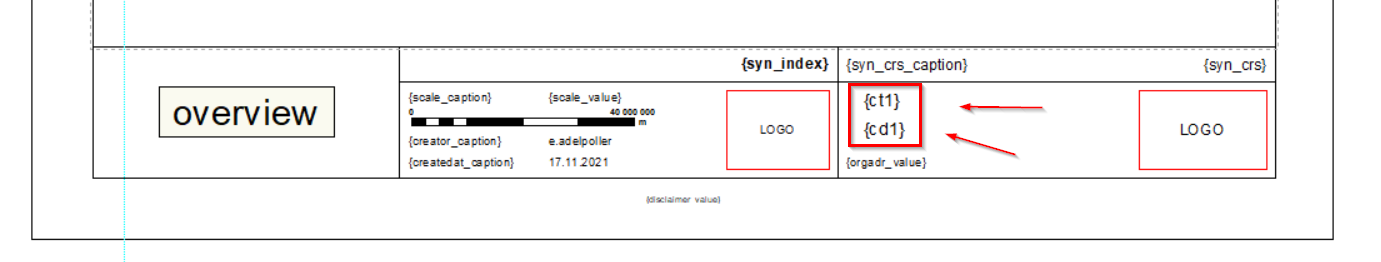

Anpassen einer Druckvorlage für die Sachdatenübergabe
|
Weitere Informationen zu den URL Parametern finden Sie im Kapitel WebOffice URL Call Schnittstelle |
