Dieses Custom Tool erlaubt es dem Endanwender ArcGIS Webszenen mit 3D-Daten für Visualisierungs- und Analysezwecke in WebOffice 10.9 R4 anzuzeigen.



Sehen Sie sich zu diesem Thema auch folgendes Video-Tutorial an:



Konfigurieren Sie dazu das Custom Tool ArcGIS_WebScene.htm aus dem Verzeichnis C:\Tomcat\webapps\<WebOffice application>\pub\custom_tools wie folgt:



(1) Web-Integration - generisches Werkzeug

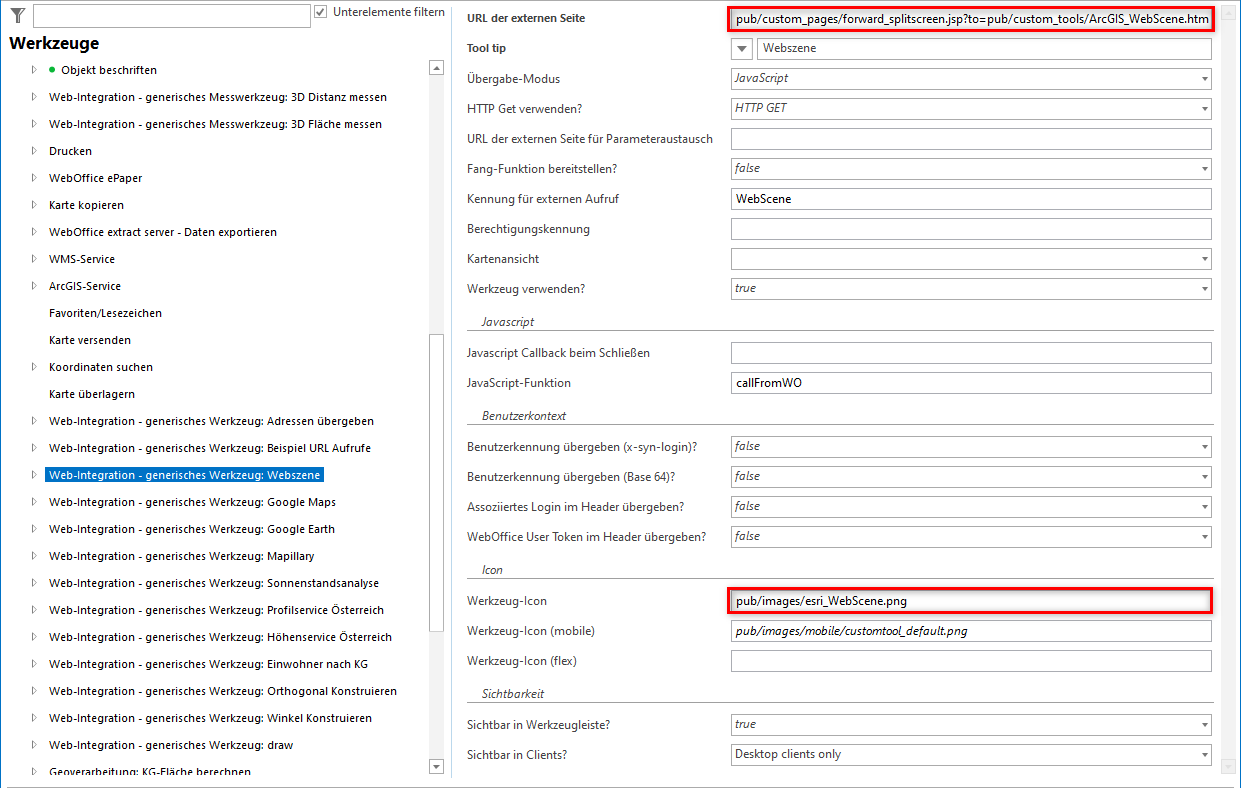

Konfigurieren Sie ein generisches Werkzeug aus der Gruppe Web-Integration mit den folgenden Parametern:

•URL der externen Seite: pub/custom_pages/forward_splitscreen.jsp?to=pub/custom_tools/ArcGIS_WebScene.htm

•JavaScript-Funktion: callFromWO

•Werkzeug-Icon: pub/images/esri_WebScene.png





(2) Einfaches CustomTool

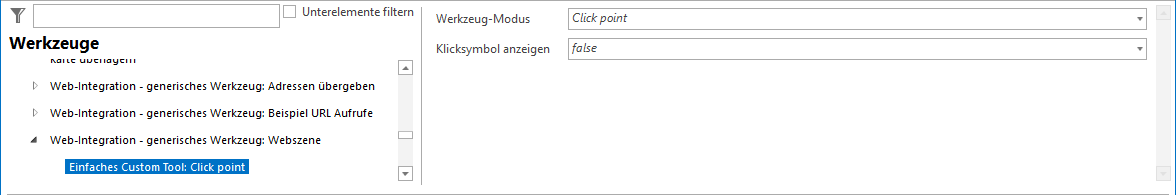

Konfigurieren Sie für das generische Werkzeug ein Einfaches Custom Tool.





(3) ArcGIS_WebScene.htm - Datei

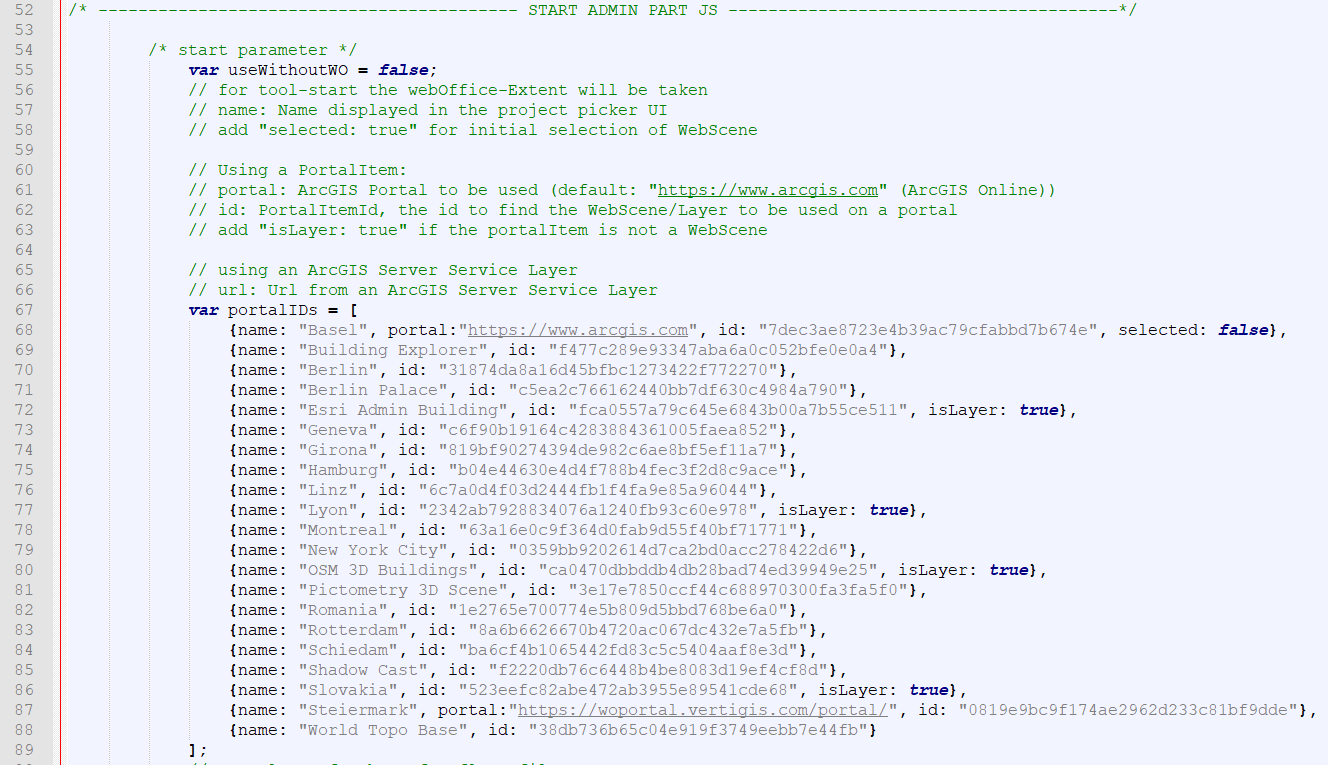

Für das Hinzufügen von eigenen WebSzenen ist eine Konfiguration in der Datei ArcGIS_WebScene.htm notwendig, welche unter folgendem Pfad gefunden werden kann:

<Tomcat Verzeichnis>/webapps/<WebOffice-Anwendung>/pub/custom_tools/ArcGIS_WebScene.htm



Hier müssen ein Name, ein Portal und die ID des Portal-Items angegeben werden.



Generell kann in ArcGIS_WebScene.htm angegeben werden, ob ein veröffentlichter Service ein Layer oder eine WebScene ist. Zusätzlich wurde der Parameter 'url' hinzugefügt, um Szenen-Server zu unterstützen, auf denen verschiedene Szenen-Services veröffentlicht werden können. Hiermit werden auch nicht-gesicherte Servicetypen unterstützt.



Ebenso kann in dieser Datei festgelegt werden, welche Werkzeuge zur Verfügung stehen sollen und ob diese beim Aufruf des Werkzeuges aktiviert sein sollen, oder nicht.
