Dieses Custom Tool zeigt einen Geländeschnitt entlang einer in die Karte gezeichneten Linie in Österreich. Eine Linie mit zwei Stützpunkten wird als Strecke übergeben, eine Linie mit mehr Stützpunkten als Polygonzug. Das kostenfreie Web-Service von geoland.at liefert Geländehöhe (DTM) und Oberflächenhöhe (DSM) auf Basis der Laserscan-Höhenmodelle der Bundesländer mit einer maximalen Auflösung von 1 x 1 Metern als Wertetabelle und Profildarstellung. Die Tabelle kann als CSV-Datei, die Profildarstellung als PDF-Datei heruntergeladen werden. Im Werkzeugformular legen die Anwender den Titel des Höhenprofils, den Überhöhungsfaktor (1 bis 20), den Stützpunktabstand und die Hintergrundkarte fest. Das Ergebnis öffnet der Dienst in einem neuen Fenster.



icon_cross-reference

Nähere Informationen zu dem Web-Service finden Sie hier.

icon_comment

Das Werkzeug steht in WebOffice core und WebOffice flex zur Verfügung. In anderen Clients zeigt es den Hinweis, dass es in diesem WebOffice Client nicht verfügbar ist.

icon_comment

Das Werkzeug übergibt den EPSG-Code der Kartenprojektion des Projekts an den Dienst. Die Esri-Codes 102100, 102113 und 900913 (Web Mercator) werden als 3857 übergeben, damit funktioniert das Werkzeug auch in Projekten in Web Mercator. Der Dienst unterstützt die österreichischen Koordinatensysteme (MGI Gauß-Krüger, MGI Lambert), WGS 84, Web Mercator und UTM. In Projekten mit einer anderen Projektion meldet der Dienst einen Fehler; das Werkzeug rechnet keine Koordinaten um.

icon_comment

Das Custom Tool ist ein mit WebOffice ausgeliefertes Beispiel und räumt kein Nutzungsrecht am Dienst ein. Die Nutzungsbedingungen des Dienstes von geoland.at (geoland.at/site/geoservices.html) klärt der Betreiber des Custom Tools jeweils für seinen Einsatz. Der Dienst kann ohne Ankündigung gedrosselt oder geändert werden.

icon_comment

Der Browser der Anwender ruft den Dienst direkt auf. Dabei werden die IP-Adresse der Anwender und die Koordinaten an den Betreiber des Dienstes (Rechenraum GmbH) übertragen, Sitzungs- oder Benutzerdaten von WebOffice nicht. Prüfen Sie den Datenschutz gemeinsam mit den Nutzungsbedingungen vor dem produktiven Einsatz.



Werkzeugformular des Profilservice Österreich

Werkzeugformular des Profilservice Österreich



Um diese Funktion nutzen zu können, konfigurieren Sie das mit WebOffice 10.9 R5 standardmäßig ausgelieferte Custom Tool tool_form.htm aus dem Verzeichnis C:\Tomcat\webapps\<WebOffice application>\pub\custom_tools\ProfilServiceAT wie folgt:



(1) Web-Integration - generisches Werkzeug

Konfigurieren Sie ein generisches Werkzeug aus der Gruppe Web-Integration mit den folgenden Parametern:



Parameter

Einstellungen

URL der externen Seite

pub/custom_tools/ProfilServiceAT/tool_form.htm

JavaScript-Funktion

callFromWO

Werkzeug-Icon

pub/custom_tools/ProfilServiceAT/tool_icon.png

Werkzeug-Icon (flex)

pub/custom_tools/ProfilServiceAT/tool_icon_flex.png

Sichtbar in Clients?

Desktop and Flex

icon_comment

WebOffice flex zeigt ausschließlich das Werkzeug-Icon (flex) an. Ohne diesen Eintrag hat das Werkzeug dort kein Symbol.

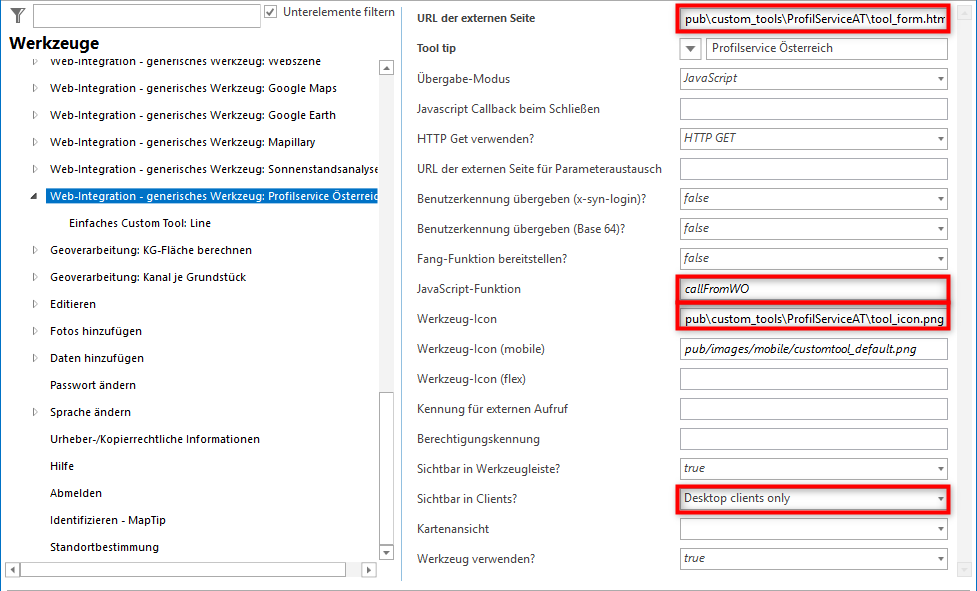

Konfiguration eines generischen Werkzeuges für das Profilservice Österreich

Konfiguration eines generischen Werkzeuges für das Profilservice Österreich



(2) Einfaches Custom Tool

Konfigurieren Sie für das generische Werkzeug ein Einfaches Custom Tool und setzen Sie den Parameter Werkzeug-Modus auf Line und den Übergabe-Modus auf JavaScript. Optionen zum Benutzerkontext sind nicht nötig, das Werkzeug übergibt keine Benutzerdaten an den Dienst.

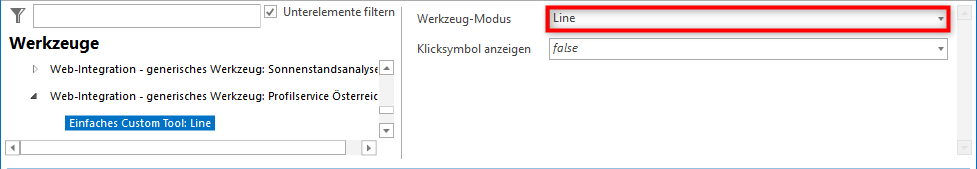

Konfiguration eines Einfachen Custom Tool für das Profilservice Österreich

Konfiguration eines Einfachen Custom Tool für das Profilservice Österreich



icon_comment

Die Seite des Dienstes öffnet sich in einem neuen Fenster ohne Zugriff auf das WebOffice-Fenster. Ein Eintrag in der Content Security Policy (siehe Content Security Direktiven) ist dafür nicht nötig.

Die Adresse des Dienstes und weitere Einstellungen (outputDescription, basemap) nehmen Sie im Admin-Teil am Anfang des Skripts in der Datei tool_form.htm vor. Die Datei readme.txt im selben Verzeichnis beschreibt sie. Da Updates die mitgelieferten Beispieldateien überschreiben, kopieren Sie das Verzeichnis vor Änderungen unter einem eigenen Namen.



icon_cross-reference

Nähere Details zur Konfiguration eines generischen Werkzeuges finden Sie im Kapitel Web-Integration - generisches Werkzeug.
