Bei den Optionen des Dialogs zur benutzerdefinierten Symbolisierung können folgende Attribute bei der Auswahl eines einfachen Punktobjekts (Simple) ausgewählt werden. Die nachfolgende Tabelle beschreibt die Attribute.

Eigenschaft

Beschreibung

Versatz X

Definiert den Versatz des Punktsymbols auf der X-Achse in Punkten (z.B. 12pt / Pixel (z.B. 12px). Standardmäßig wird ohne Angabe der Formateinheit Points als Größeneinheit verwendet.

Versatz Y

Definiert den Versatz des Punktsymbols auf der Y-Achse in Punkten (z.B. 12pt / Pixel (z.B. 12px). Standardmäßig wird ohne Angabe der Formateinheit Points als Größeneinheit verwendet.

Winkel

Definiert den Winkel in Grad zur Anzeige.

Typ

Bestimmt den Punkttyp auf Basis von vordefinierten Elementen. Diese Auswahl kann derzeit auf Basis der folgenden Esri Punktstyles ausgewählt werden:

•circle

•cross

•diamond

•square

•x

Punktstärke

Definiert die Stärke des Punkts in Pixel.

Punktfarbe

Definiert die Farbe des Punktobjekts. Der Benutzer kann über einen Farbdialog durch Klick, die Eingabe eines HEX-Farbcodes oder RGB-Farbcodes die Farbe bestimmen.

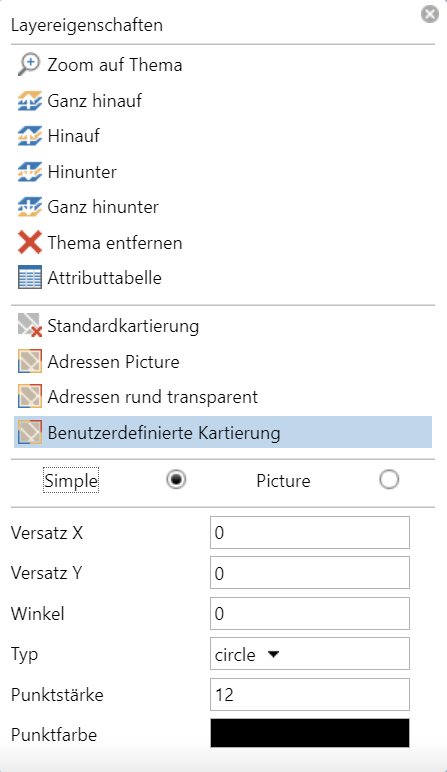

core_Layer_properties_mapping_points

Dialog zur Auswahl des Symbolisierungsstils und benutzerdefinierter Symbolisierung für Punktobjekte



Bei den Optionen des Dialogs zur benutzerdefinierten Symbolisierung können folgende Attribute bei der Auswahl eines Picture Markers ausgewählt werden. Die nachfolgende Tabelle beschreibt die Attribute.

Eigenschaft

Beschreibung

Versatz X

Definiert den Versatz des Punktsymbols auf der X-Achse in Punkten/Pixel.

Versatz Y

Definiert den Versatz des Punktsymbols auf der Y-Achse in Punkten/Pixel.

Winkel

Definiert den Winkel in Grad zur Anzeige.

Bild URL

Definiert die URL zum Bild um das Picture-Symbol anzuzeigen (z.B. https://xxxx.xxx/image.png). Es können hier Bildelemente und SVG-Dokumente referenziert werden. SVG-Dokumente müssen eine Definition von Höhe und Breite beinhalten.

icon_warning

ACHTUNG!

Animierte SVG-Bilder werden nicht unterstützt.

Der entsprechende Standardstyle wird im binären Format initial übergeben.

Bildhöhe

Definiert die Bildhöhe in Punkten (z.B. 12pt) / Pixel (z.B. 12px). Standardmäßig wird ohne Angabe der Formateinheit Points als Größeneinheit verwendet.

Bildbreite

Definiert die Bildbreite in Punkten (z.B. 12pt / Pixel (z.B. 12px). Standardmäßig wird ohne Angabe der Formateinheit Points als Größeneinheit verwendet.
